零序電流互感器跟剩余電流互感器的區別？
一、什么是零序電流互感器
零序電流互感器為單匝穿心式電流互感器，一般用于電力保護設備如：小電流接地選線裝置，微機消諧裝置等配套使用。

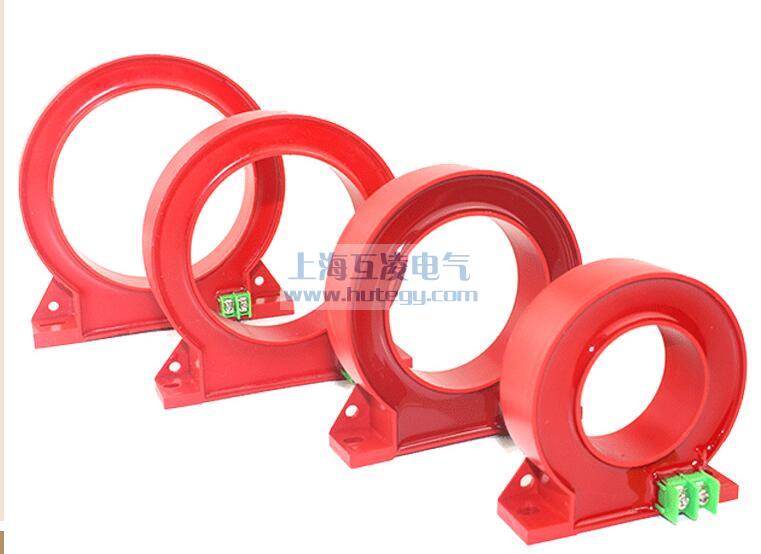

二、什么是剩余電流互感器
剩余電流互感器是漏電保護器中一個信號檢測元件，它的主要功能是檢測通過互感器鐵心的主電路的剩余電流(觸電、漏電等接地故障電流)，并將一次回路的剩余電流變換成二次回路的輸出電壓，一般采用空心式的環形互感器。安裝時，把三相四線一次回路全部穿過零序電流互感器來檢測一次回路中電流的矢量和。
當三相電路中發生電擊事故、設備漏電、接地故障或三相對地泄漏電流不平衡時，通過剩余電流互感器的電流矢量和不為零，剩余電流探測器就采集到該剩余電流信號。
三、零序電流互感器跟剩余電流互感器有什么相同點？
剩余電流互感器也稱漏電電流互感器。與零序電流互感器原理相似，都是基于基爾霍夫電流定律，但使用范圍、安裝等要求卻有所不同。
零序電流互感器一般適合于TN接地系統，而剩余電流互感器保護動作整定電流可以從mA級到A級，有相當高的動作靈敏性，因此剩余電流保護裝置對于TT、IT、TN﹣STN﹣C-S系統接地系統均可適用。安裝時A、B、C三相導線與N線一起穿過一個剩余電流互感器。
低壓系統是中性點直接接地系統。發生單相接地故障一定會有零序電流，流經大地。零序電流互感器它不是測量微小電流為主，而剩余電流互感器它主要測量微小電流。所以其動作靈敏度要高于零序電流互感器。
四、零序電流互感器、剩余電流互感器分別有什么作用？
零序電流互感器做零序保護，一般用于電力保護設備如：小電流接地選線裝置，微機消諧裝置等配套使用。
剩余電流互感器做剩余電流保護（亦稱漏電電流保護），剩余電流互感器是漏電保護器中最關鍵的部件之一。
五、零序電流互感器、剩余電流互感器怎么工作？
零序電流互感器如果做零序保護？
零序電流保護一般適合使用于TN接地系統。因?yàn)楫?dāng)發生一相接地時，對TN-S系統Id回路阻抗包括相線阻抗Z1，PE線阻抗ZPE和接觸阻抗Zf，即Zs=Z1+ZPE+Zf；對于TN-C系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN和接觸電阻電阻的供應商Zf，即ZS=Z1+ZPEN+Zf；對于TN-C-S系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN，PE線阻抗ZPE和接觸電阻接觸電阻的供應商Zf，即ZS=Z1+ZPEN+ZPE+Zf，產生的單相接地故障電流Id=220/ZS，明顯大于無故障時的三相不平衡電流，只要整定合適，就可檢測出發生接地故障時的零序電流，以切斷故障回路。而對IT系統，一般均是使用對供電可靠性要求較高、對單相接地不必要立即切斷供電回路、但需發出絕緣破壞監察信號、以維持繼續供電一段時間的工礦企業內的不配出中性線的三相三線配電線路。當單相接地時，該故障線路上流過的零序電流是全系統非故障系統電容電容的供應商電流之和，因而容易檢測出接地故障電流，故可用零序電流保護裝置來監察相對地第一次接地故障。安裝時A、B、C三相導線一起穿過一零序C.T，低壓也可在中性線N上安裝一個零序C.T。
剩余電流互感器如何做剩余電流保護？
剩余電流互感器檢測的是漏電電流，零線電流不屬于漏電電流。也就是說，剩余電流互感器需要將三根火線和一根零線（如果有）一起套住，當沒有漏電電流時，火線和零線的電流的矢量和等于零，有漏電時，火線和零線的矢量和就是漏電電流。
3、連接正確，只要漏電流未達到報警值，零線電流大不會報警。
