LZZBJ9電流互感器(附國家電網公司的型號含義圖)

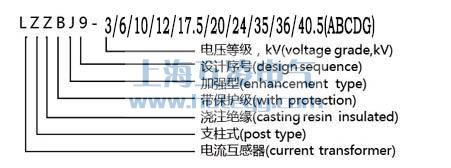

LZZBJ9電流互感器型號含義

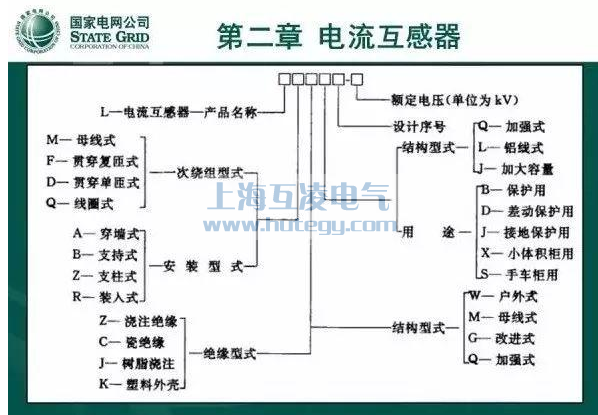

通過國家電網公司出的這一份電流互感器型號各個字母的含義介紹我們可以很清楚的理解LZZBJ9電流互感器型號的具體含義
第一個字母“L”:電流互感器
第二個字母“Z”:安裝方式為支柱式
第三個字母“Z”:絕緣形式為澆注絕緣
第四個字母“B”:用途為保護用
第五個字母“J”:結構型式為加大容量
第六個字母“9”:設計序號即產品的外形尺寸
根據額定電壓我們可以寫成在LZZBJ9-10電壓互感器,LZZBJ9-12電流互感器,LZZBJ9-24電流互感器,LZZBJ9-27.5電流互感器,LZZBJ9-35電流互感器,LZZBJ9-36電流互感器等等。
寫到這里您是不是會問這樣就不是就完全可以確認產品了呢?其實在國內為了應付各種安裝環境,對LZZBJ9電流互感器還做了更詳盡的細分。同一個額定電壓下的LZZBJ9電流互感器根據產品的外形結構、使用環境、
LZZBJ9電流互感器型號大全
額定電壓為10KV的LZZBJ9電流互感器:

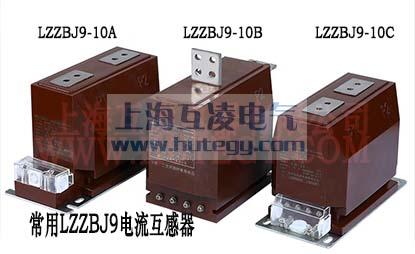

LZZBJ9-10A電流互感器
LZZBJ9-10AG電流互感器
LZZBJ9-10CG電流互感器
LZZBJ9-10A5G電流互感器
LZZBJ9-10B電流互感器/LZZBJ9-10B1電流互感器/LZZBJ9-10B2電流互感器/
LZZBJ9-10C電流互感器/LZZBJ9-10C1電流互感器/LZZBJ9-10C2電流互感器/
LZZBJ9—10(C1,C2, LZZBJ9—10C5, LZZBJ9—10C6, LZZBJ9—10C8, LZZBJ9—10C8Q,LZZBJ9—10C8Q2,LZZBJ9—10GW1,LZZBJ9—10GW2, LZZBJ9—10GW3)電流互感器額定電壓為12KV的LZZBJ9電流互感器:
LZZBJ9-12電流互感器/LZZBJ9-12/150B/2S電流互感器/LZZBJ9-12/150B/4S電流互感器/
LZZBJ9-12/175B/2S電流互感器/LZZBJ9-12/175B/4S電流互感器/
LZZBJ9-12/175B/2S電流互感器/LZZBJ9-12/175B/4S電流互感器
LZZBJ9-12/185H/4S電流互感器/LZZBJ9-12/185H/2S電流互感器
額定電壓為24KV的LZZBJ9電流互感器
LZZBJ9-24電流互感器
LZZBJ9-24/180B電流互感器
額定電壓為27KV的LZZBJ9電流互感器
LZZBJ9-27.5電流互感器
額定電壓為35KV的LZZBJ9電流互感器
LZZBJ9-35電流互感器
LZZBJ9-35D電流互感器
LZZBJ9-35Q電流互感器
LZZBJ9-35G電流互感器
LZZBJ9-35/250W1電流互感器
額定電壓為36KV的LZZBJ9電流互感器
LZZBJ9-36電流互感器
LZZBJ9-36W1G1電流互感器
LZZBJ9-36W1G2電流互感器
LZZBJ9-36W2G1電流互感器
LZZBJ9-36W2G2電流互感器

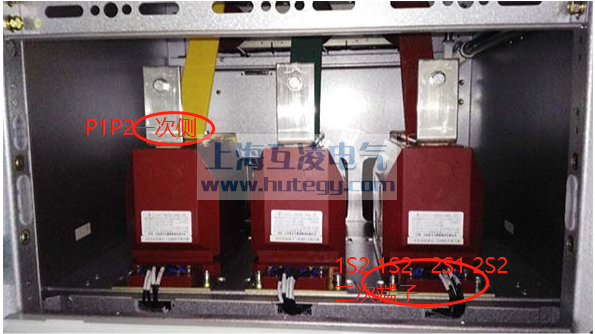

LZZBJ9電流互感器型號的接線實物

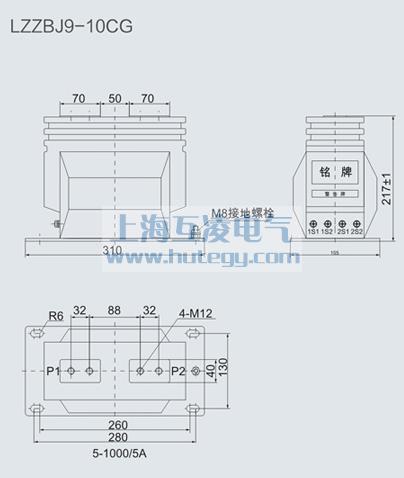

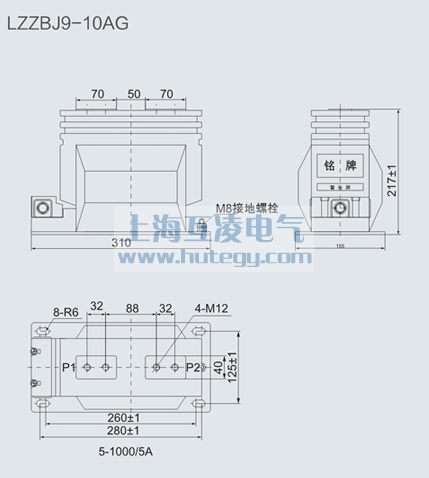

LZZBJ9電流互感器結構圖
