前言:母線式零序電流互感器,適用于額定電壓10KV及以下中性點不接地或經消弧線圈接地的戶外式發電廠、變電站(所)或開關站的三相交流供電系統中采用多股鋁(銅)絞線以及電工圓鋁(銅)桿架空的輸電線路上,監測其中的零序電流。當線路中的設備對地絕緣擊穿或線路接地時,為繼電保護、小電流接地選線裝置提供零序電流信號。由于本互感器的不平衡電流非常小,而靈敏度又很高,所以,特別適合用于小電流接地故障選線,可有效提高選線保護的準確性。
一、發電機出口母排式零序互感器工作原理
零序電流保護原理是基于基爾霍夫電流定律:流入電路中任一節點的復電流的代數和等于零。在線路與電氣設備正常的情況下,各相電流的矢量和等于零,因此,零序電流互感器的二次側繞組無信號輸出,執行元件不動作。當發生接地故障時的各相電流的矢量和不為零,故障電流使零序電流互感器的環形鐵芯中產生磁通,零序電流互感器的二次側感應電壓使執行元件動作,帶動脫扣裝置,切換供電網絡,達到接地故障保護的目的。
二、發電機出口母排式零序互感器常見有三種

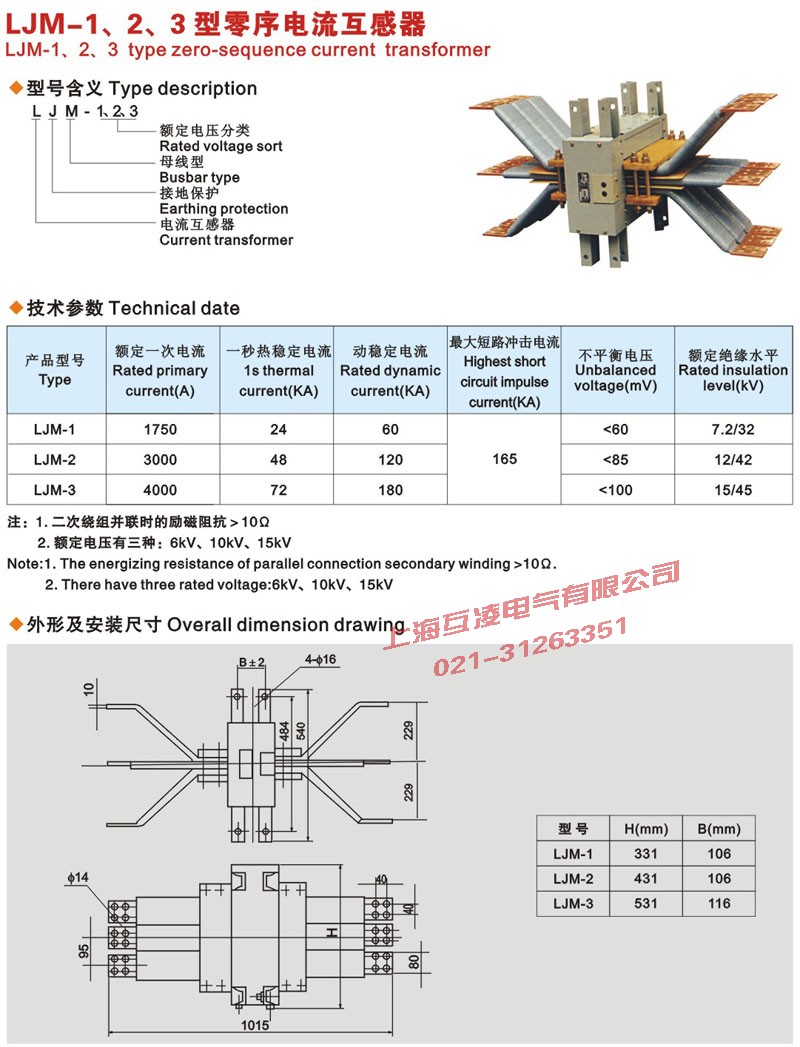

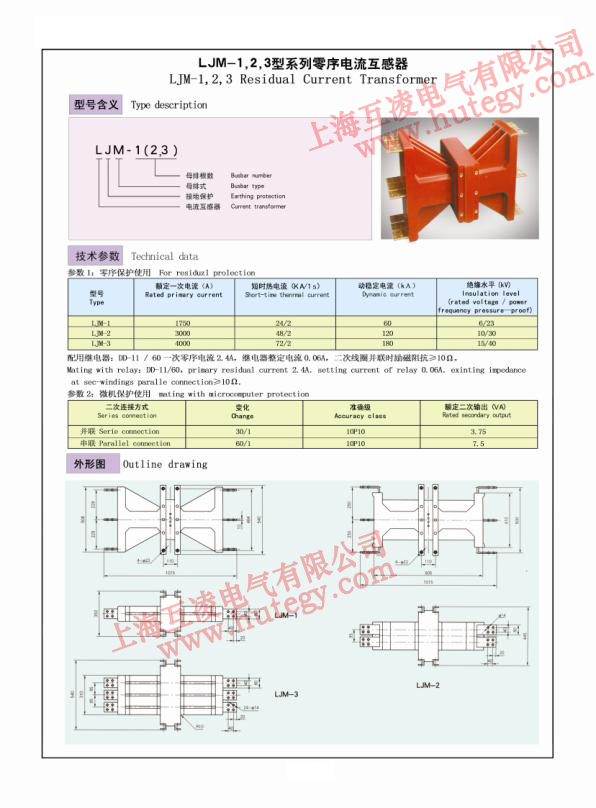

LJM-1母排式零序電流互感器、LJM-2零序電流互感器、LJM-3零序電流互感器附如下說明書
三、發電機出口母排式零序互感器的作用
零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用,使裝置元件動作,實現保護或監控。 當電路中發生觸電或漏電故障時,互感器二次側輸出零序電流,使所接二次線路上的設備保護動作(切斷電源,報警等等)。
四、零序電流互感器的動作原理。
這樣互感器二次線圈中就有一個感應電壓,此電壓加于檢測部分的電子放大電路,與保護區裝置預定動作電流值相比較,如大于動作電流,即使靈敏繼電器動作,作用于執行元件掉閘。這里所接的互感器稱為零序電流互感器,三相電流的相量和不等于零,所產生的電流即為零序電流。
