電流互感器正確級選擇
1 問題的提出
保護用電流互感器(TA)主要與繼電保護裝置配合,在線路發生短路過載等故障時,向繼電裝置提供信號切斷故障電路,保護電力系統的安全。它的工作條件與測量用互感器完全不同,后者正常一次電流工作范圍有合適的準確度即可,當通過故障短路電流時,希望互感器盡早飽和,以保護測量?jī)x表不受短路電流損害。而前者在比正常電流大幾倍或幾十倍電流時才開始工作,其誤差(電流和相位誤差)要求在誤差曲線范圍內,而同時考核電流誤差和相位差時用復合誤差。
保護用TA一次電流i1較小時,二次電流i2線 性變化;當i1增大到一定時,互感器鐵心中的磁密很高。由于鐵磁材料的非線性,勵磁電流i0中高次諧波含量很大,波形呈尖頂形,與正弦波相去甚遠,即使il是理想的正弦波,i2也不是正弦的。
非正弦小波不能用相量圖分析,需采用復合誤差的(概念分析),這使i0迅速增大,相當于部分i1未能轉換成i2,i2與i1不再成正比變化,從而增加TA誤差。
當電力系統發生短路故障而引起繼電保護動作時,短路電流i很大,一般為額定電流的10幾倍,使誤差增大,危及保護裝置的靈敏性和選擇性。
另外,從原理上講,TA本身是個特殊的變壓器,變壓器都有在額定負荷下運行的要求。因此,如TA二次側負荷超過其額定二次負荷值,同樣會增加其誤差。
2 解決的思路
如上所述,TA誤差不可避免,其大小與TA鐵心勵磁特性及二次側負荷有關。
要控制好這個誤差,須處理TA所在位置最大故障i、該電流與額定i1的比值、額定電流比及額定二次負荷的關系。因此需準確了解準確級及與其相關的準確級限值、額定電流比和額定負荷的概念。要解決此問題,就要根據變電站的實際情況選擇合適的準確級。
對保護用TA,準確級以該級在額定準確限值i1下的最大允許復合誤差的百分?jǐn)?shù)標稱,其后標以字母"P"表示保護[1],它實際上是人為規定的TA制造的誤差等級要求。準確限值系數指能滿足復合誤差要求的i1max與額定i1的比值。額定電流比則指額定i1與i2的比值。額定負荷是確定互感器準確級所依據的二次負荷值[1]。
在早期國家標準《電流互感器》(GBl208-75)中規定,TA保護準確級為B和D級。在選擇保護用TA準確級時,應校驗10%誤差曲線,以保證在短路時電流誤差不超過規定值[2]。目前新版中規定準確級為5P和10P,分別表示在額定準確限值i1時的復合誤差限值為5%、10%;其準確限值系數標準值系列為5、10、15、20、30等,表示在短路故障下,若短路電流i與額定i1,相比的倍數小于該值,則誤差控制在準確級范圍內。
因此,得到2個結論:1)選擇保護用TA的準確級須同時選擇準確限值系數,如5P20及1 200/5A,表示i≯20倍額定i1,即≯20×1 200=24 kA范圍之內時,復合誤差≯5%;2)選擇雙方向,即可根據已給定的ilmax、二次負荷值和10%誤差曲線,準確限值系數,選擇額定電流比;也可根據給定的i1max、額定電流比和10%誤差曲線選擇準確限值系數,根據10%誤差曲線選擇額定二次負荷和二次電纜截面。

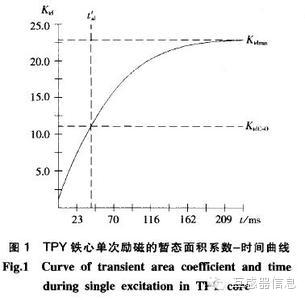

在穩態運行時,TA二次負荷應滿足10%誤差曲線的要求,只要TA二次實際負荷<10%誤差曲線允許的負荷,其測量誤差在10%以內。二次負荷越大,鐵心越容易飽和。
3 實例說明
某110kV變電站110kV母線i1max25 kA,TA二次側負荷40 VA。
