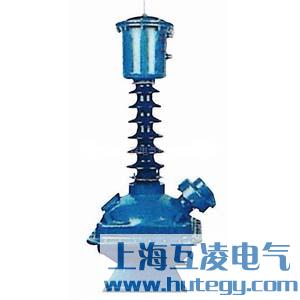

本型電壓互感器的鐵心為三柱式,在中柱上套有一、二次繞組,器身固定在油箱內,在油箱上部裝有一次瓷套,瓷套頂端裝有儲油柜。產品為全密封結構,能有效地防止油老化。
▲產品符合標準GB1208-1997和IEC186之規定

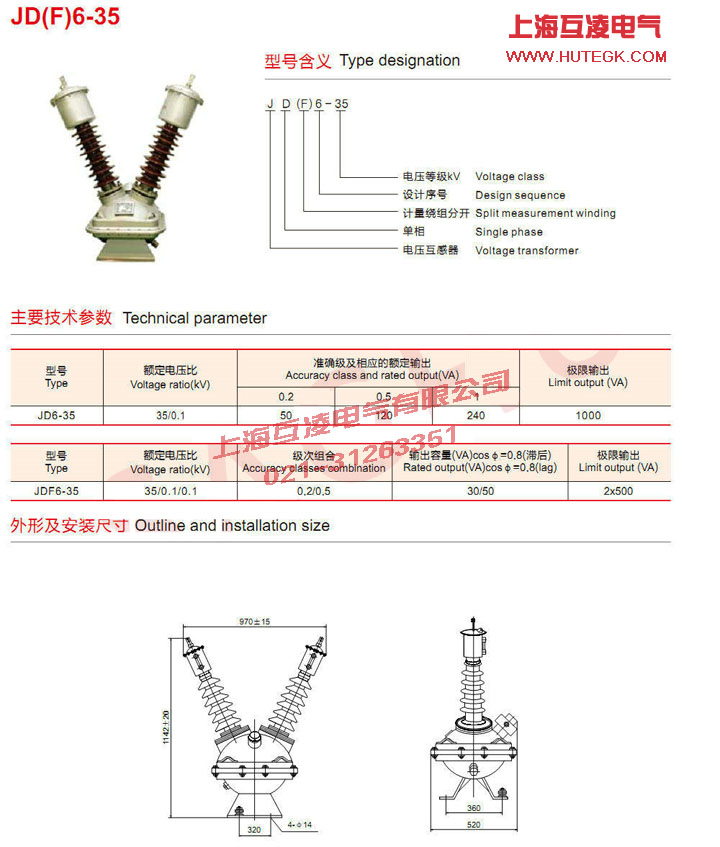

▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表
產品型號 | 額定電壓比(KV) | 準確級及相應的額定輸出 | 極限輸出(VA) | ||
0.2 | 0.5 | 1 | |||
JD6-35 | 35/0.1 | 50 | 120 | 240 | 1000 |
JDF6-35 | 35/0.1/0.1 | 30 | 50 | / | 2X500 |
