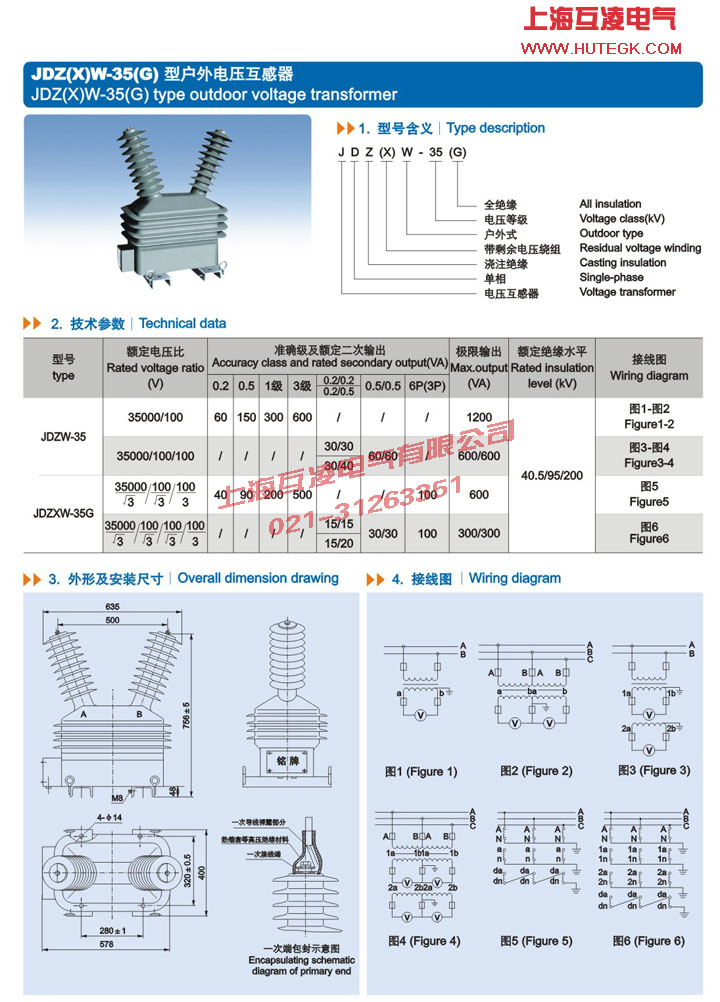

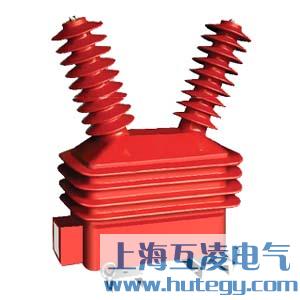

JDZW-35型戶外電壓互感器為環氧樹脂真空澆注全封閉式結構,適用于額定頻率50HZ,額定電壓35KV及以下戶外裝置的電力系統中,作電壓、電能測量和繼電保護使用。本型號電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成,全封閉支柱式結構耐污染、耐潮濕。
型號 | 額定電壓比(KV) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(KV) | ||||||
0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P(3P) | ||||
0.2/0.5 | ||||||||||
JDZW-35 | 35/0.1 | 60 | 150 | 300 | 600 | / | / | / | 1200 | 40.5/95/200 |
35/0.1/0.1 | / | / | / | / | 30/30 | 60/60 | / | 600/600 | ||
30/40 |
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDJ-10表示單相油浸電壓互感器,額定電壓10KV。
額定一次電壓,作為互感器性能基準的一次電壓值。
額定二次電壓,作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級,由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
