首頁 > 3~6KV電壓互感器 > JDZW2-6R電壓互感器

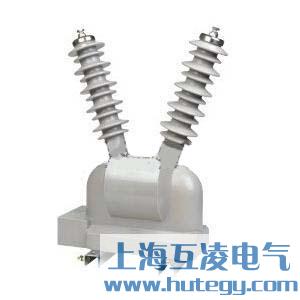

JDZW2-6R電壓互感器

  • JDZW2-6R電壓互感器

  • 產品名稱:JDZW2-6R電壓互感器
  • 型號:JDZW2-6R
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZW2-6R電壓互感器價格下載 JDZW2-6R電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    該型號電壓互感器為戶外環氧樹脂澆注絕緣全封閉式結構,適用于交流50HZ、額定電壓10KV及以下的電力系統中作電壓、電能測量用,也可單獨提供0.22KV操作電源使用。內置熔繼器可有效保護PT,熔斷器更換方便。

    環境

    ● 產品符合標準GB1207-1997和IEC186
    ● 額定頻率50HZ
    ● 環境溫度-35℃~+40℃
    ● 污穢等級Ⅳ級

    注:配用熔繼器為XPNP1-10KV/1A

    型號 額定電壓比(KV) 額定二次輸出(VA) 熱極限輸出(VA) 額定絕緣水平(KV)
    0.2級 0.5級 1級 3級
    JDZW2-6R電壓互感器 6/0.1 30 80 200 240 500 7.2/32/60

    JDZW2-6R電壓互感器接線圖

    基本作用

    電壓互感器的作用是:把高電壓按比例關系變換成100V或更低等級的標準二次電壓,供保護、計量、儀表裝置使用。同時,使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備,但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路,二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時,二次電流增大,使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系??梢哉f,電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。


    • 產品名稱:
    • JDZW2-6R電壓互感器


    • 型號:
    • JDZW2-6R

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
