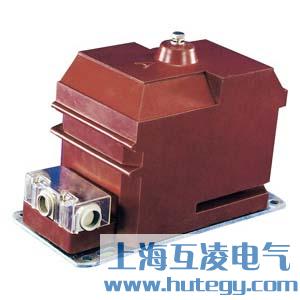

JDZX10-10B電壓互感器

  • JDZX10-10B電壓互感器

  • 產品名稱:JDZX10-10B電壓互感器
  • 型號:JDZX10-10B
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請?jiān)敿?xì)核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZX10-10B電壓互感器價格下載 JDZX10-10B電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    簡介

    本型號電壓互感器為全封閉結構,繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成?;ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕,安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能耐沖擊和機械壓力,并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注.在夾件上的接地標志旁有接地螺栓供接地用,下部支 架供安裝用。整體結構緊湊,使用方便。JDZX10-3,6、10互感器的連接組標號為,1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12,三臺單相三繞組電壓互感器連組為(剩余電壓繞組接成開口三角形)。

    技術表

    1 產品標準:GB12O7-2006《電磁式電壓互感器》
    2 產品表面爬電距離:滿足II級污穢等級;
    3 負荷的功率因數: COS∮=08(滯后)

    產品 額定電壓比(V) 額定頻率(Hz) 準確級及相應的額定輸出 極限輸出 額定絕緣水平
    0.2 0.5 1 6P
    JDZX10-10B 10000√3/100/3/100/3 50,60 25 50 90 50 400 12/42/75

    JDZX10-10B電壓互感器原理

    JDZX10-10B電壓互感器接線圖


    • 產品名稱:
    • JDZX10-10B電壓互感器


    • 型號:
    • JDZX10-10B

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
