首頁 > 35KV電壓互感器 > JDZX11-15電壓互感器

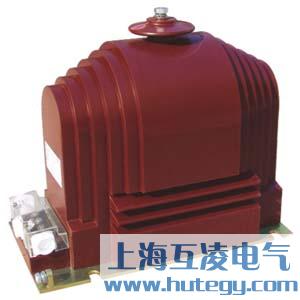

JDZX11-15電壓互感器

  • JDZX11-15電壓互感器

  • 產品名稱:JDZX11-15電壓互感器
  • 型號:JDZX11-15
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請?jiān)敿?xì)核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZX11-15電壓互感器價格下載 JDZX11-15電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    簡介

    本系列電壓互感器為環氧樹脂絕緣全封閉結構, 耐污穢及潮濕,也適用于熱帶地區使用。該互感器體積小,重量輕,局部放電量小、抗過電壓能力強,適宜于任何位置、任何方向安裝。

    概述

    JDZX11-15電壓互感器為環氧樹脂澆注全封閉結構,適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中,作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

    電壓互感器主要類型

    ⑴按安裝地點可分為戶內式和戶外式。35kV及以下多制成戶內式;35kV以上則制成戶外式。
    ⑵按相數可分為單相和三相式,35kV及以上不能制成三相式。
    ⑶按繞組數目可分為雙繞組和三繞組電壓互感器,三繞組電壓互感器除一次側和基本二次側外,還有一組輔助二次側,供接地保護用。
    ⑷按絕緣方式可分為干式、澆注式、油浸式和充氣式。干式電壓互感器結構簡單、無著火和爆炸危險,但絕緣強度較低,只適用于6kV以下的戶內式裝置;澆注式電壓互感器結構緊湊、維護方便,適用于3kV~35kV戶內式配電裝置;油浸式電壓互感器絕緣性能較好,可用于10kV以上的戶外式配電裝置;充氣式電壓互感器用于SF6全封閉電器中。
    ⑸按工作原理劃分,還可分為電磁式電壓互感器,電容式電壓互感器和電子式電壓互感器。

    型號 額定電壓比(KV) 額定二次輸出(VA) 極限輸出(VA) 額定絕緣水平(KV)
    0.2 0.5 1 0.2/0.2 0.2/0.5 0.5/0.5 6P
    JDZX11-15 15/√3/0.1/√3/0.1/3 30 80 150 / / / 100 400 18/55/105
    15/√3/0.1/√3/0.1/√3/0.1/3 / / / 15/15 20/20 30/30 300/300

    JDZX11-15電壓互感器接線圖


    • 產品名稱:
    • JDZX11-15電壓互感器


    • 型號:
    • JDZX11-15

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
