首頁 > 35KV電壓互感器 > JDZX11-15G電壓互感器

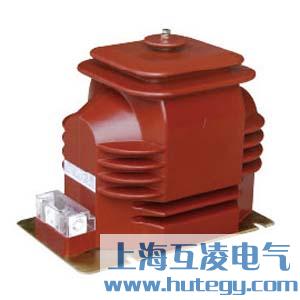

JDZX11-15G電壓互感器

  • JDZX11-15G電壓互感器

  • 產品名稱:JDZX11-15G電壓互感器
  • 型號:JDZX11-15G
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請?jiān)敿?xì)核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZX11-15G電壓互感器價格下載 JDZX11-15G電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    JDZX11-15G電壓互感器為環氧樹脂澆注全封閉結構,適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中,作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

    簡介

    JDZX11-15G系列電壓互感器為環氧樹脂絕緣全封閉結構, 耐污穢及潮濕,也適用于熱帶地區使用。該互感器體積小,重量輕,局部放電量小、抗過電壓能力強,適宜于任何位置、任何方向安裝。

    型號 額定電壓比(KV) 額定二次輸出(VA) 極限輸出(VA) 額定絕緣水平(KV)
    0.2 0.5 1 0.2/0.2 0.2/0.5 0.5/0.5 6P
    JDZX11-15G 15/√3/0.1/√3/0.1/3 20 60 120 / / / 100 400 18/55/105
    15/√3/0.1/√3/0.1/√3/0.1/3 / / / 15/15 15/20 40/40 300/300

    電壓互感器主要特點

    1)對于鐵磁諧振電路,在相同的電源電勢作用下回路可能不只一種穩定的工作狀態。電路到底穩定在哪種工作狀態要看外界沖擊引起的過渡過程的情況。 2)PT的非線性鐵磁特性是產生鐵磁諧振的根本原因,但鐵磁元件的飽和效應本身也限制了過電壓的幅值。此外回路損耗也使諧振過電壓受到阻尼和限制。當回路電阻大于一定的數值時,就不會出現強烈的鐵磁諧振過電壓。
    3)串聯諧振電路來說,產生鐵磁諧振過電壓的的必要條件是ω0=1/L0C<;ω。因此鐵磁諧振可在很大的范圍內發生。
    4)維持諧振振蕩和抵償回路電阻損耗的能量均由工頻電源供給。為使工頻能量轉化為其它諧振頻率的能量,其轉化過程必須是周期性且有節律的,即…1/2(1,2,3…)倍頻率的諧振。
    5)鐵磁諧振對PT的損壞。電磁諧振(分頻)一般應具備如下三個條件。
    ①鐵磁式電壓互感器(PT)的非線性效應是產生鐵磁諧振的主要原因。
    ②PT感抗為容抗的100倍以內,即參數匹配在諧振范圍。
    ③要有激發條件,如PT突然合閘、單相接地突然消失、外界對系統的干擾或系統操作產生的過電壓等。
    據試驗分頻諧振的電流為正常電流的240倍以上,工頻諧振電流為正常電流的40~60倍左右,高頻諧振電流更小。在這些諧振中,分頻諧振的破壞最大,如果PT的絕緣良好,工頻和高頻一般不會危及設備的安全,而6kV系統存在上述條件。

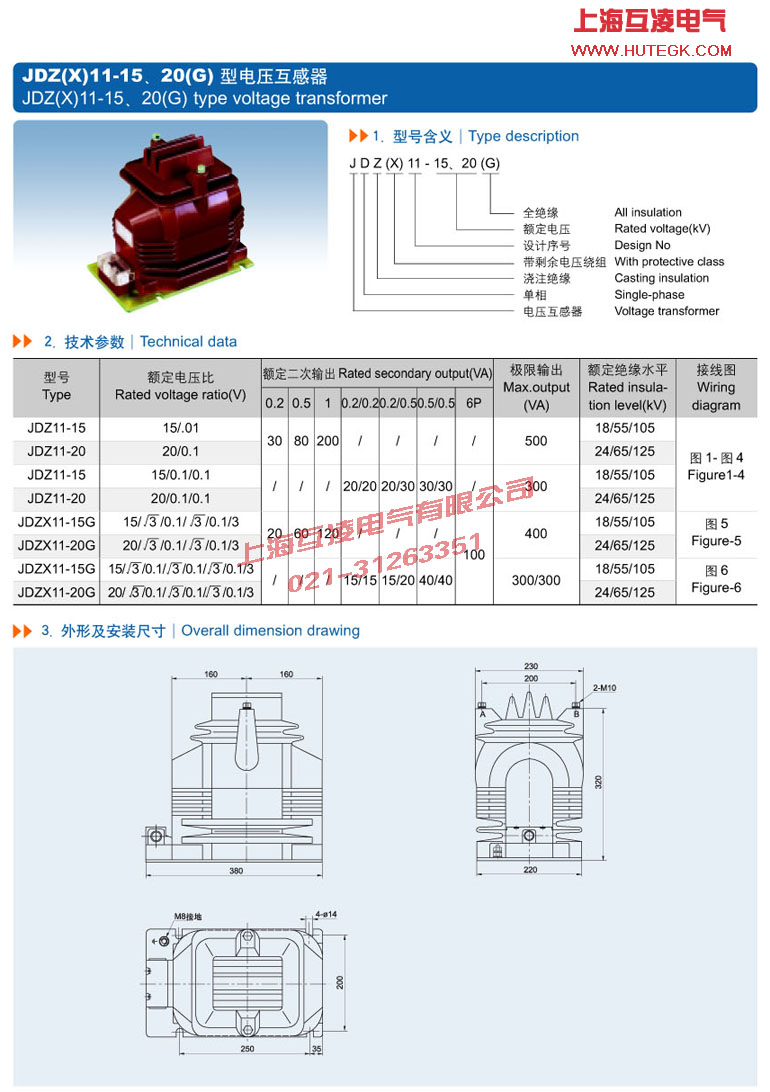

    JDZX11-15G電壓互感器參數

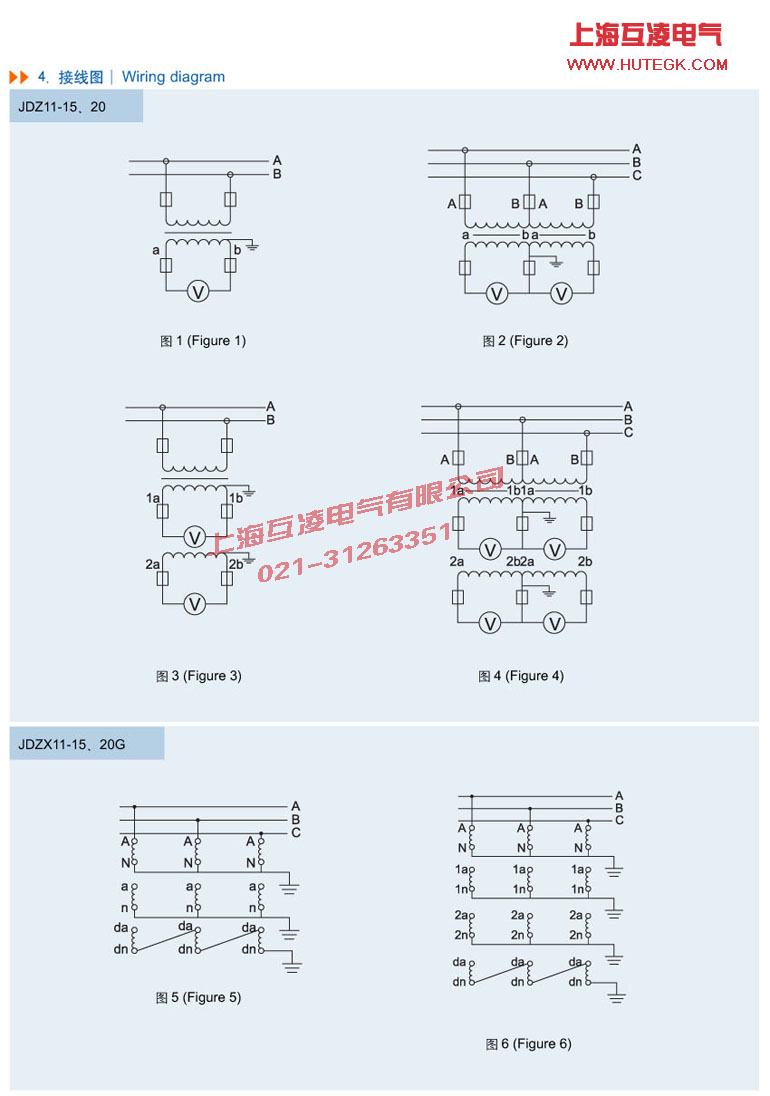

    JDZX11-15G電壓互感器接線圖


    • 產品名稱:
    • JDZX11-15G電壓互感器


    • 型號:
    • JDZX11-15G

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
