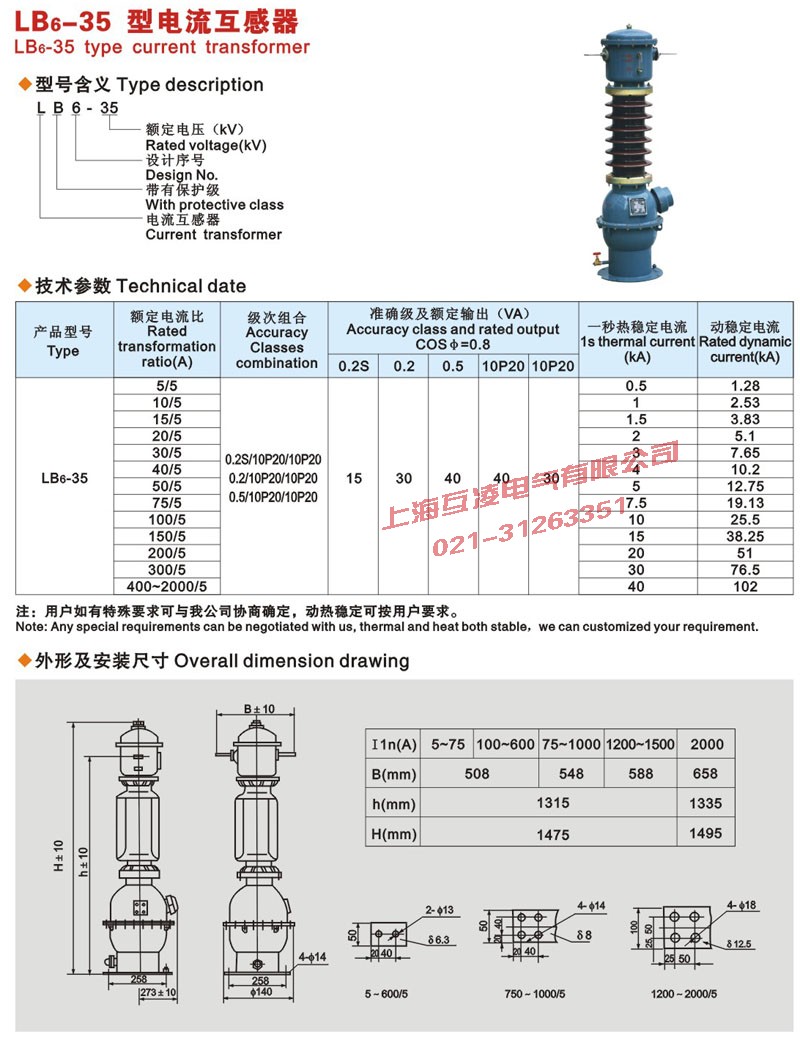

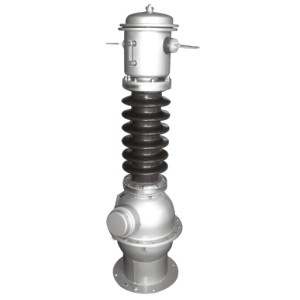

(LABN6-35)型電流互感器LB6-35為油紙絕緣、戶外型產品,適用于額定頻率50Hz或60Hz、額定電壓為35kV的電力系統中,作電能計量、電流測量和繼電保護用。
LB6-35(LABN6-35)型電流互感器的器身裝在充滿變壓器油的油箱中,并經真空干燥和浸油處理,產品不全密封結構,能有效地防止油老化。
1. 額定絕緣水平:40.5/95/185kV;
2. 額定二次電流:5A;
3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表;
4. 外絕緣爬電距離:普通型≥735;W2型≥1100。
額定一次電流(A) | 準確級次組合 | 額定輸出(VA) | 10P級準確限值系數 | 短時熱電流(I th)(KA/S) | 額定動穩定電流(I dyn)(KA) | |||
5 | 0.5/10P1/10P2 0.2/10P1/10P2 |
30 | 40 | 40 | 30 | 20 | 0.5 | 1.28 |
10 | 1 | 2.55 | ||||||
15 | 1.5 | 3.83 | ||||||
20 | 2 | 5.1 | ||||||
30 | 3 | 7.65 | ||||||
40 | 4 | 10.2 | ||||||
50 | 5 | 12.75 | ||||||
75 | 7.5 | 19.13 | ||||||
100 | 10 | 25.5 | ||||||
150 | 15 | 38.3 | ||||||
200 | 20 | 51 | ||||||
300 | 30 | 76.5 | ||||||
400~2000 | 40 | 102 |
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
