首頁 > 10KV電流互感器 > LZZBJ9-12/175B/2S電流互感器

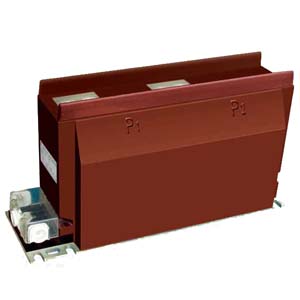

LZZBJ9-12/175B/2S電流互感器

  • LZZBJ9-12/175B/2S電流互感器

  • 產品名稱:LZZBJ9-12/175B/2S電流互感器
  • 型號:LZZBJ9-12-175B-2S
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LZZBJ9-12/175B/2S電流互感器價格下載 LZZBJ9-12/175B/2S電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    簡介

    本型電流互感器為環氧樹脂澆注全封閉支柱式結構,耐污染及潮濕。安裝時將一次螺釘壓緊,保證接觸可靠。

    簡介

    LZZBJ9-12/175B/2S電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品,適用于中置式開關柜或其他型式開關柜中,在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

    技術數據

    產品符合標準GB1208-1997和IEC44-1及顧客特殊要求
    額定絕緣水平:12/42/75kV
    額定頻率:50Hz
    額定二次電流:5或1A
    環境溫度:-5℃~+40℃
    二次繞組小于或等于兩個時,可增加帶電顯示裝置

    型號 額定一次電流(A) 準確級組合 額定輸出(VA) 短時熱電流(Ith)(kA) 額定動穩定電流(Idyn)( kA)
    0.2 0.5 5P10 10P10 5P15
    10P15
    10P20
    LZZBJ9-12/175B/2S
    LZZBJ9-12/175B/4S
    20/5~100/5 0.2/10P15
    0.5/10P15
    0.2/10P20
    0.5/10P20
    0.2/0.2/5P10
    0.2/0.5/5P15
    0.2/0.5/10P20
    0.2/5P10/10P15
    0.5/5P10/10P20
    0.2/0.5/5P10/5P10
    0.2/0.5/5P20/5P20
    10 15 20 30 20 150I1n 375I1n
    150/5 31.5 80
    200/5
    300/5 45 112.5
    400/5
    600/5 63 130
    800/5 40
    1000/5 15 30 80 160
    1200/5
    1250/5
    1500/5 100 160
    2000/5
    2500/5 20 40 40
    3000/5

    校驗方法

    在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗。

    常見故障

    電流互感器的常見故障往往與制造缺陷有關,具體如下:
    1)電流互感器的絕緣很厚,有的絕緣包繞松散,絕緣層間有皺折,加之真空處理不良,浸漬不完全而造成含氣空腔,從而易引起局部放電故障。
    2)電容屏尺寸與排列不符合設計要求,甚至少放電容屏,電容極板不光滑平整,甚至錯位或斷裂,使其均壓特性破壞。因此,當局部固體絕緣沿面的電場強度達到一定數值時,就會造成局部放電。 上述局部放電的直接后果是使絕緣油裂解,在絕緣層間生成大量的x臘,介損增大。這種放電是有累積效應的,任其發展下去,油中氣體分析將可能出現電弧放電的特征。
    3)由于絕緣材料不清潔或含濕高,可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
    4)某些連接松動或金屬件電位懸浮將導致火花放電,例如一次繞組支持螺母松動,造成一次繞組屏蔽鋁箔電位懸浮,末屏引線接觸或焊接不良甚至斷線,均會引起此類故障。
    5) -次連接夾板、螺栓、螺母松動,末屏接地螺母松動,抽頭緊固螺母松動等,均可能使接觸電阻增大,從而導致局部過熱故障。此外,現場維護管理不當也應引起重視。例如,互感器進水受潮,雖然可能與制造廠的密封結構和密封材料有關,但是,也有維護管理的問題。一般來說,現場真空脫氣不充分或者檢修時不進行真空干燥,致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些,都將給設備留下安全隱患。


    • 產品名稱:
    • LZZBJ9-12/175B/2S電流互感器


    • 型號:
    • LZZBJ9-12-175B-2S

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
