首頁 > 3~6KV電壓互感器 > JDZ10-3電壓互感器

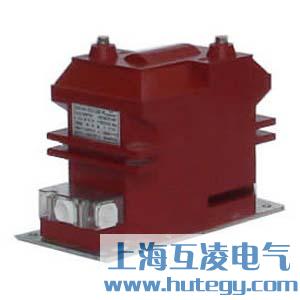

JDZ10-3電壓互感器

  • JDZ10-3電壓互感器

  • 產品名稱:JDZ10-3電壓互感器
  • 型號:JDZ10-3
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZ10-3電壓互感器價格下載 JDZ10-3電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    JDZ10-3電壓互感器參數

    型號 額定電壓比 (kV) 準確級組合 額定輸出(VA) 極限輸出 (VA) 額定絕緣水平(kV)
    JDZ10-3 3/0.1 0.2
    0.5
    1
    15
    30
    60
    300 3.6/25/40
    JDZ10-6 6/0.1 7.2/32/60
    JDZ10-10 10/0.1 12/42/75

    簡介

    本電壓互感器為單相、戶內、干式全封閉產品,使用時單臺或二臺一組,JDZ10-3、JDZ10-6、JDZ10-10 二臺一組時為V/V連接,JDZF10-3、6、10二臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV, 6KV, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

    使用環境

    1.海拔高度不超過3000米;
    2.周圍環境溫度不高于+40'C,不低于-5'C;
    3.周圍空氣的相對濕度不大于65%(20'C);
    4.滿足II級污穢等級;
    5.安裝場所無腐蝕性的氣體。

    JDZ10-3電壓互感器接線圖

    電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。


    • 產品名稱:
    • JDZ10-3電壓互感器


    • 型號:
    • JDZ10-3

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
