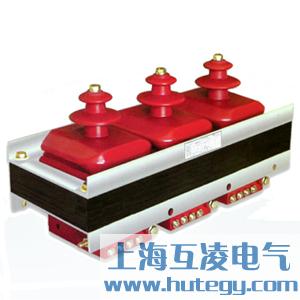

JSZW3-6A電壓互感器
產品詳情
結構簡介
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
概述
JSZW3-6A電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。
使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．

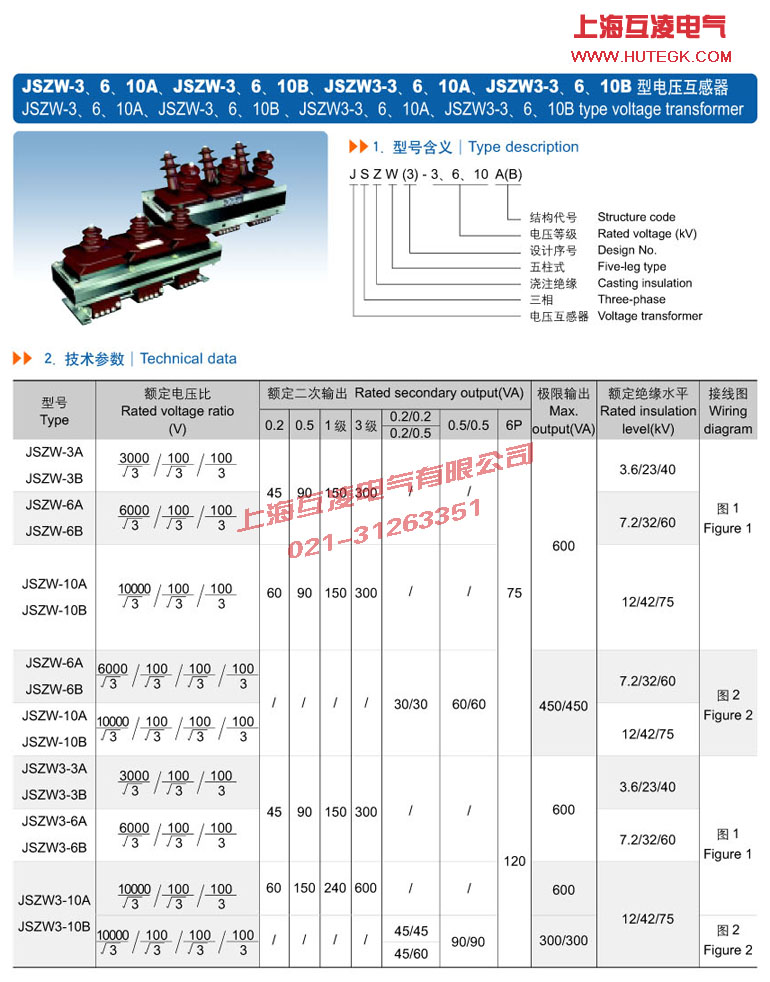

技術表
| 產品型號 | 額定電壓比(V) | 準確級及額定輸出 | 極限輸出(VA) | |||
| 0.2 | 0.5 | 1 | 3 | |||
| JSZW3-3A JSZW3-3B |
3000/√3 /100/√3/100/3 |
45 | 90 | 150 | 300 | 600 |
| JSZW3-6A JSZW3-6B |
6000/√3 /100/√3/100/3 | |||||
| JSZW3-10A JSZW3-10B |
10000/√3 /100/√3/100/√3/100/3 | 60 | 150 | 240 | 600 | 1000 |
1. 產品標準：GB1207-1997《電壓互感器》；
2. 技術參數表 Technical data form
3. 產品表面爬電比距滿足Ⅱ級污穢等級；
- 產品名稱：
JSZW3-6A電壓互感器
- 型號：
JSZW3-6A
