首頁 > 3~6KV電壓互感器 > JDZ9-3R3電壓互感器

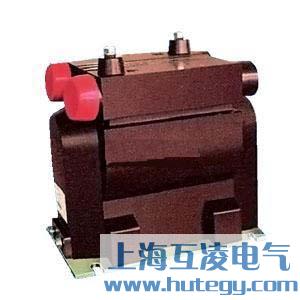

JDZ9-3R3電壓互感器

  • JDZ9-3R3電壓互感器

  • 產品名稱:JDZ9-3R3電壓互感器
  • 型號:JDZ9-3R3
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZ9-3R3電壓互感器價格下載 JDZ9-3R3電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    使用條件

    1、環境溫度:最高溫度45℃,平均溫度不超過30℃,最低溫度:-45℃。
    2、海拔高度不超過1000M(超過請著明)
    3、接地方式:中性點非有效接地系統
    4、大氣條件:無嚴重污染

    概述

    電壓互感器JDZ9-3R3是戶內環氧樹脂澆注式支柱式全工況型產品,在額定頻率為50HZ,額定電壓為3/6/10KV以下的電力系統中作繼電保護或電能測量用。

    結構

    本互感器為全封閉結構,采用戶內環氧樹脂真空澆注而成,具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群,表面爬電距離大,二次出現端子加有金屬保護罩密封,防雨、防塵、耐腐蝕,是老式油浸產品的理想替代品。

    JDZ9-3R3電壓互感器變比

    產品 額定電壓比(VA) 額定二次輸出(VA) 極限輸出(VA) 額定絕緣水平(KV)
    0.2 0.5 1 3 0.2/0.2
    0.2/0.5
    0.5/0.5
    JDZ9-3R3 3000/100 30 80 150 250 / / 600 3.6/23/40

    1、額定絕緣水平:3.6/23/40KV
    2、負荷的功率因數:cosφ=0.8(滯后)
    3、表面爬電距離:
    4、產品標準:GB1208-2006《電磁式電壓互感器》

    注意事項

    1、電壓互感器一次有電流時,二次繞組不能短路,否則互感器將燒毀。
    2、一次繞組的重復工頻耐壓,試驗應在規定試驗電壓值得80%以下進行。

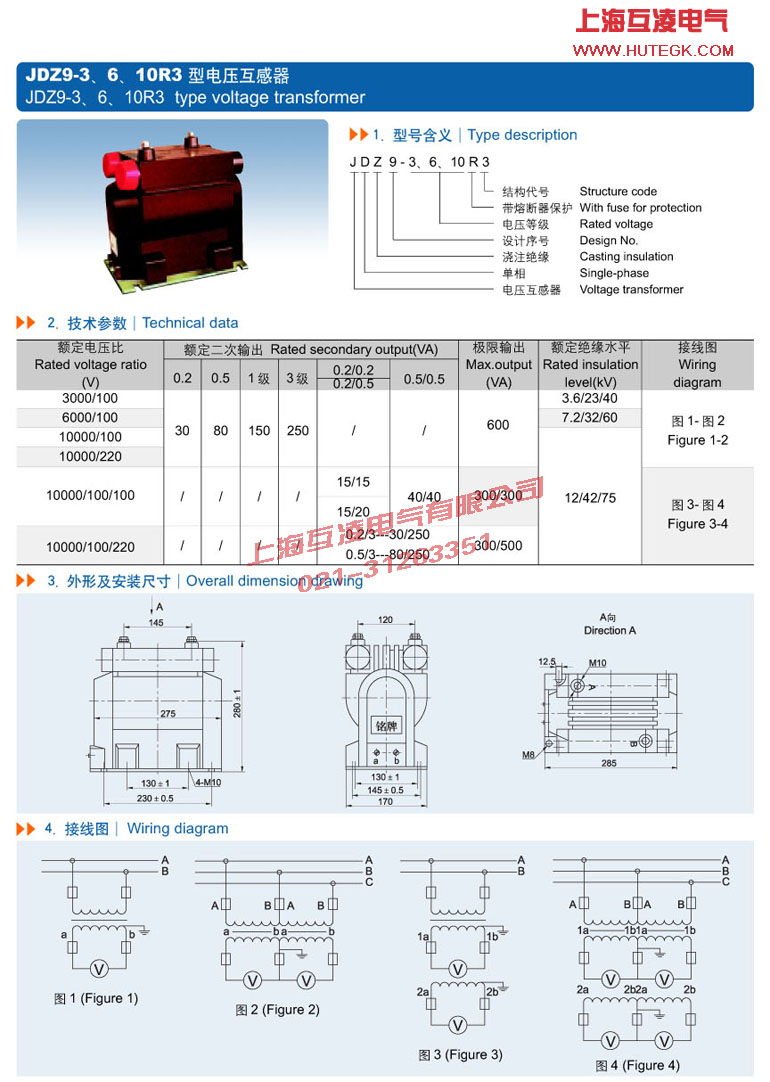

    JDZ9-3R3電壓互感器接線圖


    • 產品名稱:
    • JDZ9-3R3電壓互感器


    • 型號:
    • JDZ9-3R3

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
