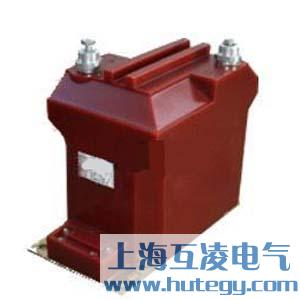

JDZR10-6電壓互感器

  • JDZR10-6電壓互感器

  • 產品名稱:JDZR10-6電壓互感器
  • 型號:JDZR10-6
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請?jiān)敿?xì)核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZR10-6電壓互感器價格下載 JDZR10-6電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    結構特點

    JDZR10-6電壓互感器為環氧樹脂真空澆注全封閉式結構,適用于額定頻率50Hz,額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大,局部放電量小,最大特點是一次帶有熔斷器保護,可免除用戶再為配置熔斷器造成的煩惱,可大大避免浪費開關柜內有效空間,而且熔斷器更換非常方便,直接可裝入互感器內部,熔斷器的熔斷電流與互感器的短路承受能力相配,有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護,可避免觸電事故和現象。

    環境

    1.海拔高度不超過3000米;
    2.周圍環境溫度不高于+40'C,不低于-5C;
    3.周圍空氣的相對濕度不大于85%(20C);
    4.滿足II級污穢等級;
    5.安裝場所無腐蝕性的氣體

    產品 額定電壓比(V) 額定二級輸出(VA) 極限輸出(VA) 額定絕緣水平(KV)
    0.2 0.5 1 3 0.2/0.2
    0.2/0.5
    0.5/0.5
    JDZR10-6 6000/100 30 80 150 250 / / 400 7.2/32/60

    JDZR10-6(JDZRF10-6)型單相-全封閉電壓互感器

    JDZR10-6電壓互感器為環氧樹脂真空澆注全封閉式結構,適用于額定頻率50Hz,額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大,局部放電量小,最大特點是一次帶有熔斷器保護,可免除用戶再為配置熔斷器造成的煩惱,可大大避免浪費開關柜內有效空間,而且熔斷器更換非常方便,直接可裝入互感器內部,熔斷器的熔斷電流與互感器的短路承受能力相配,有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護,可避免觸電事故和現象。

    技術表

    JDZR10-6電壓互感器接線圖

    電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量?jī)x表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。


    • 產品名稱:
    • JDZR10-6電壓互感器


    • 型號:
    • JDZR10-6

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
