首頁 > 3~6KV電壓互感器 > JSZW3-3A電壓互感器

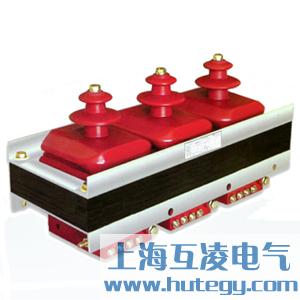

JSZW3-3A電壓互感器

  • JSZW3-3A電壓互感器

  • 產品名稱:JSZW3-3A電壓互感器
  • 型號:JSZW3-3A
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JSZW3-3A電壓互感器價格下載 JSZW3-3A電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    結構簡介

    該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片,經退火處理。 JSZW3-10型電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時,每組需三個澆注體,套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

    使用條件

    1.海拔高度不超過3000米;
    2.周圍環境溫度不高于十40'C,不低于-5'C;
    3.周圍空氣的相對濕度不大于85%(20'C);
    4.安裝場所無腐蝕性的氣體。

    技術表

    1. 產品標準:GB1207-1997《電壓互感器》;
    2. 技術參數表 Technical data form
    3. 產品表面爬電比距滿足Ⅱ級污穢等級;

    型號 額定電壓比(V) 額定二次輸出(VA) 極限輸出(VA) 額定絕緣水平(KV)
    0.2 0.5 1級 3級 0.2/0.2
    0.2/0.5
    0.5/0.5 6P
    JSZW3-3A 3000/√3/100/√3/100/3 45 90 150 300 / / 120 600 3.6/23/40

    JSZW3-3A電壓互感器原理

    JSZW3-3A電壓互感器外形

    JSZW3-3A電壓互感器接線圖


    • 產品名稱:
    • JSZW3-3A電壓互感器


    • 型號:
    • JSZW3-3A

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
