產品名稱：LAJ-10Q電流互感器

型號：LAJ-10Q

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

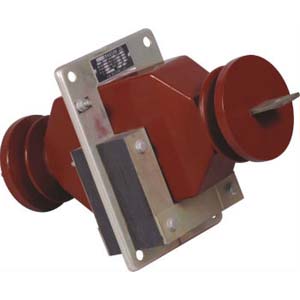

LAJ-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本系列電流互感器分單匝式、復匝式、母線式三種。

額定參數

1、LAJ-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流:5A

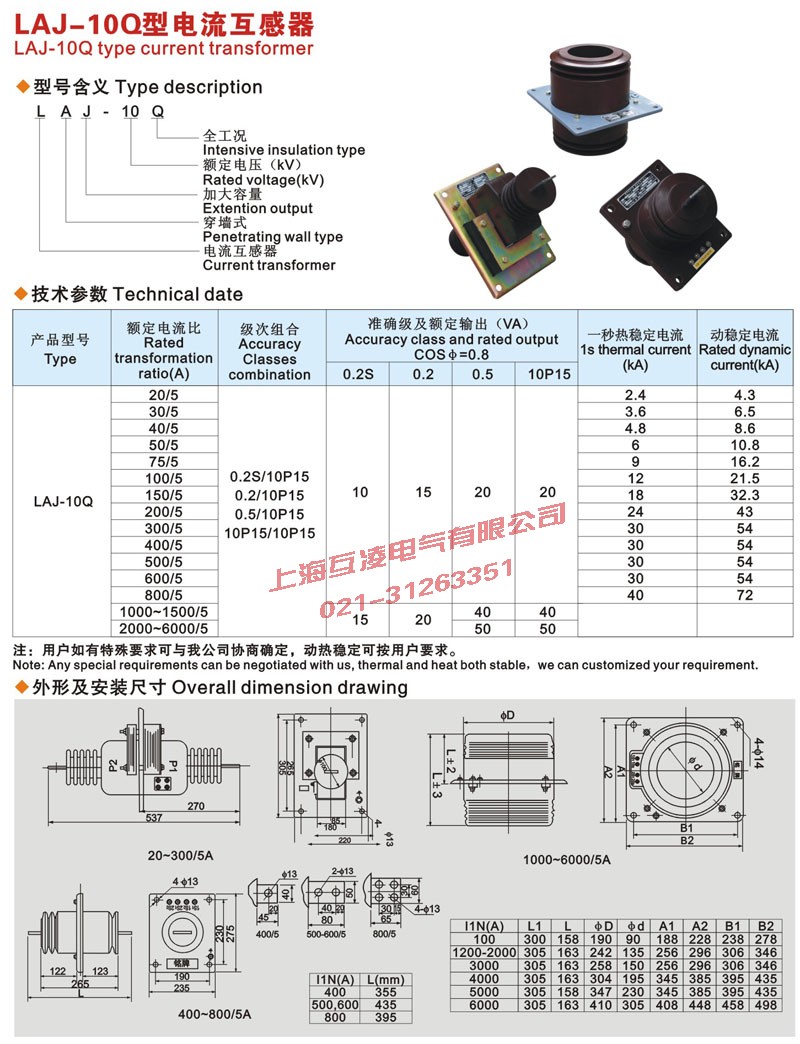

3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。

產品型號	額定電流	準確級及額定輸出			保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
產品型號	額定電流	0.2	0.5	1	額定輸出(VA)	準確級及準確限值系數	一秒熱穩定電流(KA)	動穩定電流(KA)
LAJ-10Q	10-20/5	15	20	20	20	10P15	2.4	4.3
	30/5						3.6	6.5
	40/5						4.8	8.6
	50/5						6	10.8
	75/5						9	16.2
	100/5						12	21.5
	150/5						18	32.3
	200/5						24	43
	300/5						30	54
	400/5						30	54
	500/5						30	55
	600/5						30	54
	800/5						40	72
	1000-1500/5		40	40	40		-	-
	2000-6000/5		50	50	50		-	-

原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

產品名稱：
LAJ-10Q電流互感器

型號：
LAJ-10Q

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
