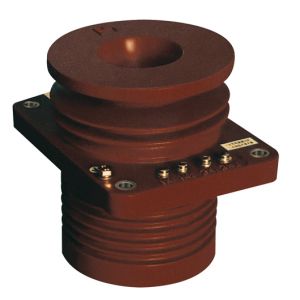

LMZJ1-10Q,LMZJ1-10電流互感器為環氧樹脂澆注絕緣母線式全封閉產品,適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中,作電能計量、電流測量和繼電保護用,本產品符合IEC60044-1及GB1208《電流互感器》標準。
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量?jī)x表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量?jī)x表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。LMZJ1-10Q,LMZJ1-10電流互感器為環氧樹脂澆注絕緣全封閉母線式結構。鐵心為圓環形,二次繞組均勻地繞在鐵心,用環氧樹脂澆注成型,澆注體固定在穿墻安裝板上。
額定絕緣水平:12/42/75kV
負荷的功率因數:cosφ=0.8(滯后)
額定二次電流:5A(或1A.2A)
表面爬電距離:LMZ1-10:160mm;
LMZ1-10Q:230mm;
LMZ1-10:230mm;
產品型號 | 額定一次電流(A) | 額定二次輸出 | 準確級組合 | 穿心匝數 |
LMZ1-10 LMZ1-10Q |
300 | 5/15 | 0.2/10P10 | 1 |
10/15 | 0.5/10P10 | |||
400-1000 | 10/15 | 0.2(0.5)/10P10 | 1 |
在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗。
