首頁 > 10KV電流互感器 > LAZBJ-10Q電流互感器

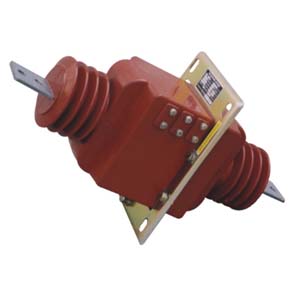

LAZBJ-10Q電流互感器

  • LAZBJ-10Q電流互感器

  • 產品名稱:LAZBJ-10Q電流互感器
  • 型號:LAZBJ-10Q
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請?jiān)敿?xì)核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LAZBJ-10Q電流互感器價格下載 LAZBJ-10Q電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    LAZBJ-10Q電流互感器為環氧樹脂澆注全封閉穿墻式結構,適用于額定頻率為50Hz或60Hz,額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

    原理

    是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量?jī)x表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量?jī)x表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。

    額定參數

    1 額定絕緣水平:12/42/75 kV;
    2 額定二次電流:5A,1A;
    3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表:
    4 局部放電水平符合GB1208《電流互感器》標準;
    5 污穢等級:Ⅱ級;

    額定電流比(A) 準確級及額定輸出(VA) 保護級 一秒熱穩定電流(KA) 動穩定電流(KA)
    0.2S 0.2 0.5 額定輸出(VA) 準確級及準確限值系數
    20/5 10 15 10P10 1.8 3.2
    30/5 2.7 4.8
    40/5 3.6 6.4
    50/5 4.5 8
    75/5 6.8 12
    100/5 9 16
    150/5 13.5 24
    200/5 18 32
    300/5 22.5 40.5
    400/5 30 54
    500/5 30 55
    600/5 30 64
    800-1000/5 40 72

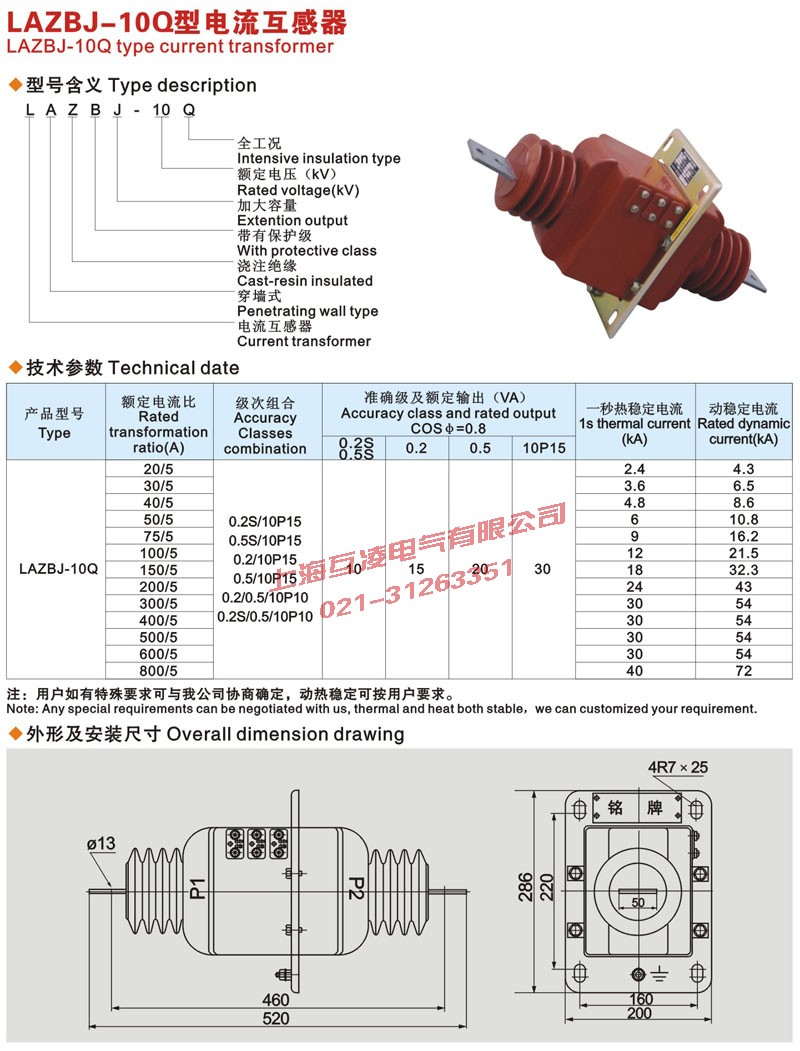

     LAZBJ-10Q電流互感器的參數圖


    • 產品名稱:
    • LAZBJ-10Q電流互感器


    • 型號:
    • LAZBJ-10Q

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
