摘要：

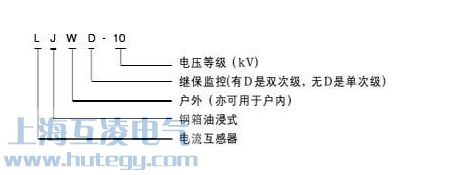

本頁主要介紹LJWD-10電流互感器的作用、變比、準確級、接線圖、型號及相關參數。

相關注意：

 1.LJWD-10電流互感器允許在額定電流120%的情況下長期運行。

2.適用于海拔高度不超過四千米，周圍氣溫最大變化不超過-25℃到+40℃的地區。

3.互感器在運行中嚴禁二次開路。關于互感器為什么不能二次開路請點擊文章：《關于電流互感器二次開路》有詳細介紹。

一、概述

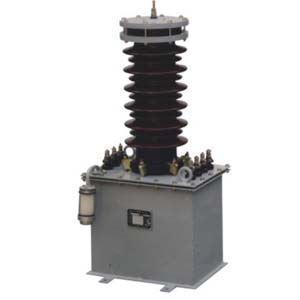

LJWD-10電流互感器產品是油浸、鋼箱結構戶外式電流互感器，適用于額定頻率 50 赫茲、額定電壓 10KV 的電力系統中作電氣測量及繼電保護用。

二、技術參數

1.LJWD-10電流互感器油箱為橢圓桶型互感器裝入油箱內，互感器引有出線均由布置在箱蓋上面的瓷套引出器身吊裝在箱蓋下面，可以一起吊出油箱
2.互感器有幾個二次繞組就有幾個環型鐵芯，每個鐵芯外面繞有二次繞組。一次繞組穿過鐵芯與二次繞組構成“8”字形的鏈狀。整個鏈狀繞組放置在注滿變壓器油的箱體內。
3.產品可做多次級，也可做多變比多變比有一次抽頭結構也有二次抽頭結構
4.（特別說明：所用變壓器油為 25 號變壓器油）

三、注意事項

3.1、互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值；

3.2、產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2；

3.3、測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷；

3.4、互感器在運行中嚴禁二次開路。

3.5、.低壓電流互感器可以把高交流電流轉化為容易控制的低電流。

四、安裝條件

4.1 安裝場所：戶外；
4.2 環境溫度 -25 ℃-+40℃的范圍內，空氣濕度不大于85%
4.3 海拔：海拔 4000 米以下使用
4.4 安裝場所無腐蝕性的氣體

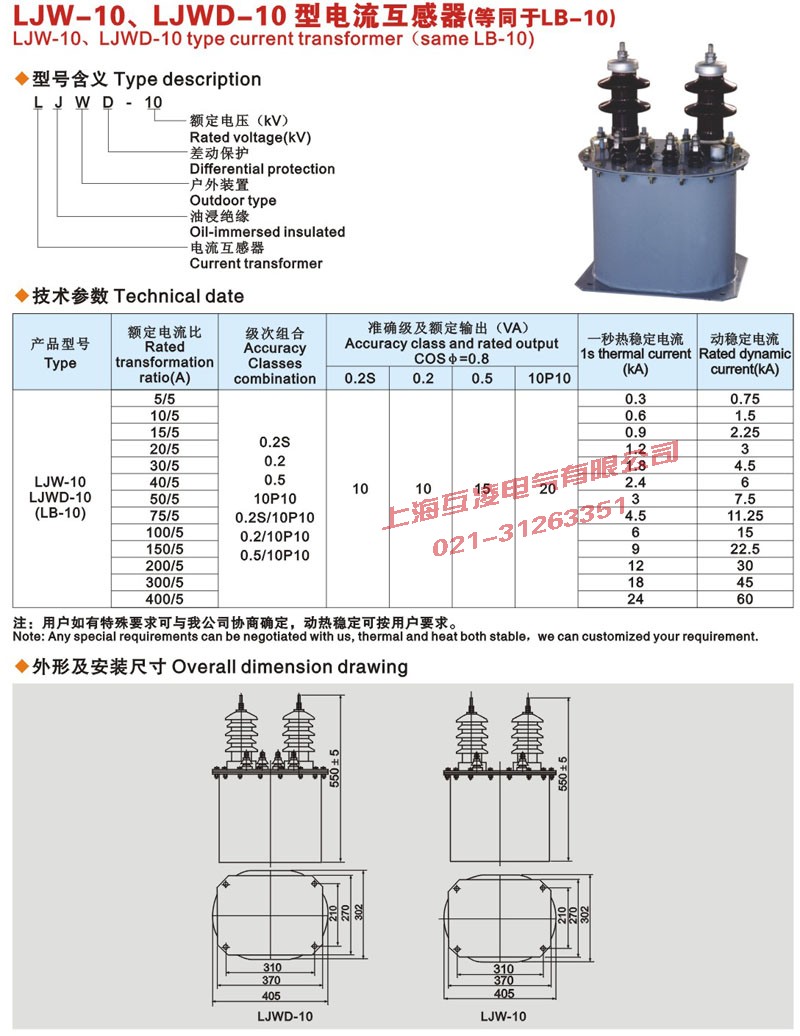

五、外形尺寸圖
