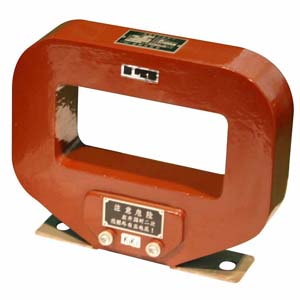

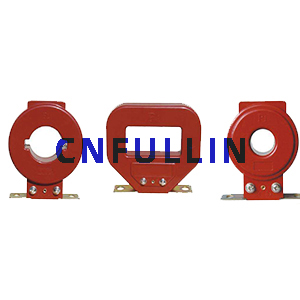

LMZJ1-0.5電流互感器

  • LMZJ1-0.5電流互感器

    LMZJ1-0.5電流互感器

  • 產品名稱:LMZJ1-0.5電流互感器
  • 型號:LMZJ1-0.5
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LMZJ1-0.5電流互感器價格下載 LMZJ1-0.5電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    本頁摘要

    本頁有LZMJ1-0.5電流互感器的接線圖,結構特征,接線方式,尺寸圖的說明。

    LMZJ1-0.5型電流互感器主要用于戶內,供額定電壓為0.5kV及以下,額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用,產品為澆注式電流互感器,采用底板固定安裝方法。

    符合標準:GB 1208。

    產品優點:

    1.使用壽命長。

    2.穩定,安全。

     3.耐高溫,防污等級高。

    一、簡介

    主要用于戶準確級有0.2,0.50.2s,0.5s使用范圍廣,具有體積小,安全高,使用壽命長等功能,供額定電壓為0.5kV及以下,額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用,產品為澆注式電流互感器.

    二、產品結構特征

    其安裝方法采用底板固定安裝方法本型互感器為澆注絕緣母線式,鐵心(有超導磁材料普通導磁材料來滿足不同的精度要求)上繞有二次繞組,下部有底座,供固定安裝之用。

    三、安裝環境

    1、安裝地點的海拔不超過1000m;

    2、周圍空氣溫度不超過+40。C,且其24h內的平均溫度值不超過+35。C,周圍空氣溫度的下限為-5。C;

    3、最高溫度為+40。C時,空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度,最高不超過80%;

    4、安裝在無爆炸及易燃的危險介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);

    5、安裝地點無劇烈振動及顛簸,安裝傾斜度不大于5°;

    6、安裝地點不受陽光直接輻射,無雨雪侵襲及嚴重霉菌存在。

    四、參數



    型號 電流比(A) 穿心匝數(匝) 額定負荷(VA)
    0.2級 0.5級 0.5S級
    LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75
    50 3 5-3.75 5-3.75 5-3.75
    75 2 5-3.75 5-3.75 5-3.75
    100 2 5-3.75 5-3.75 5-3.75
    150 1 5-3.75 5-3.75 5-3.75
    200 1 5-3.75 5-3.75 5-3.75
    250、300 1 5-3.75 5-3.75 5-3.75
    400、500 1 5-3.75 5-3.75 5-3.75
    600-1200 1 10-3.75 10-3.75 10-3.75
    1500-2500 1 15-3.75 15-3.75 15-3.75
    3000 1 20-3.75 20-3.75 20-3.75

    準確級 :0.5級 額定電壓 :0.5KV 額定一次電流 :5-3000A 額定二次電流 :5A 額定負荷 :(見表1) 允許在110%額定電流下長期運行 二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象

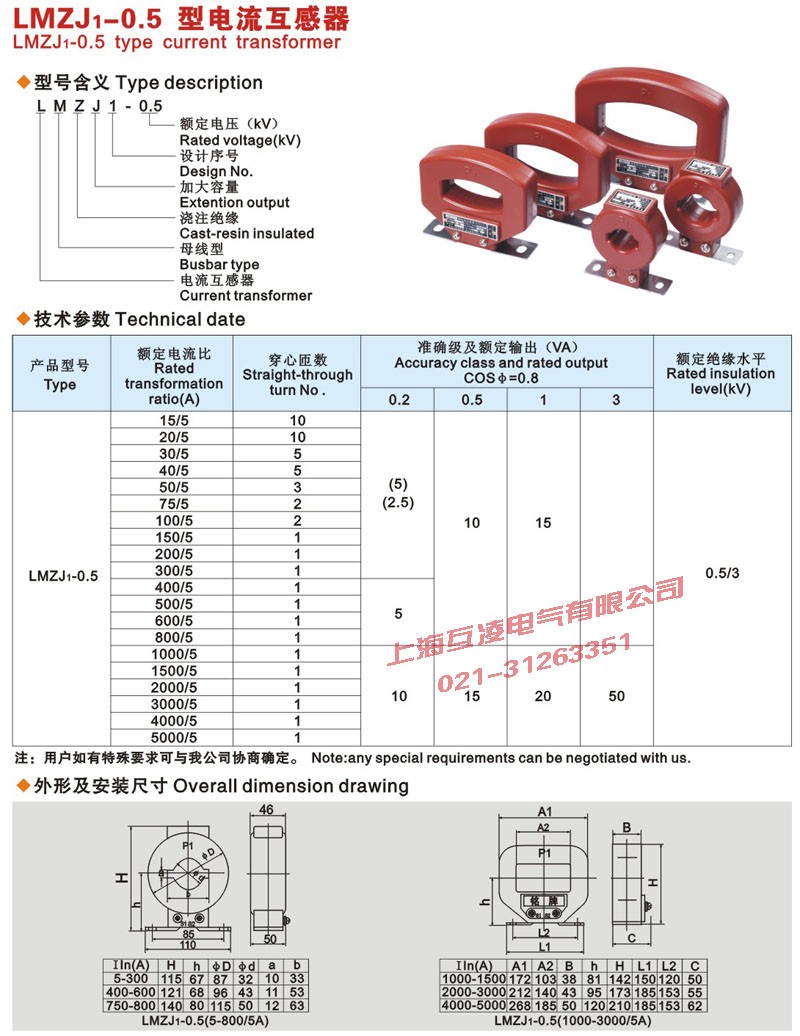

    五、外形尺寸圖

     LMZJ1-0.5電流互感器的彩參數圖紙

    六、LMZJ1-0.5電流互感器安裝

    1、普通電流互感器接線圖



    實心式電流互感器的一次側電流是從P1端子進入,從P2端子出來;即P1端子連接電源側,P2端子連接負載側。

    穿心式電流互感器接線與普通電流互感器類似,一次側從互感器的P1面穿過,P2面出來,二次側接線與普通互感器相同。



    電流互感器的二次側電流從S1流出,進入電流表的正接線柱,電流表負接線柱出來后流入電流互感器二次端子S2,原則上要求S2端子接地。

    LMZJ1-0.5電流互感器接線圖

    注:某些電流互感器一次標稱,L1、L2,二次側標稱K1、K2。

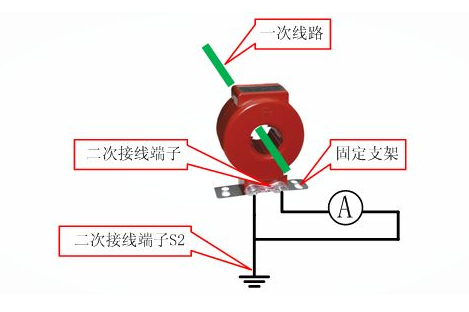

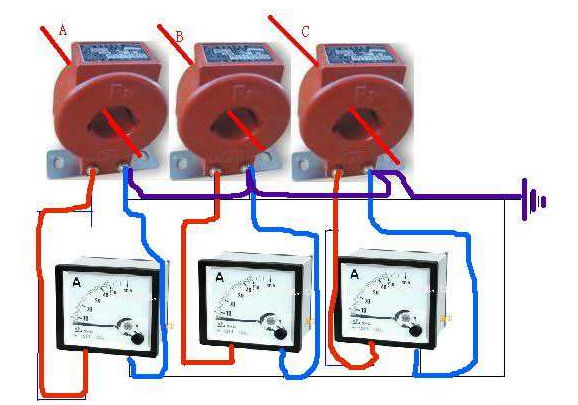

    .實物示意圖:

    實物接線圖

    電流互感器接線總體分為四個接線方式:

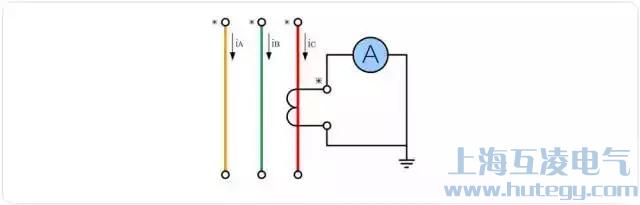

    1.單臺電流互感器接線圖

    只能反映單相電流的情況,適用于需要測量一相電流的情況。

     單臺電流互感器接線圖

    單臺電流互感器接線圖



    2.三相完全星形接線和三角形接線形式電流互感器接線圖

    三相電流互感器能夠及時準確了解三相負荷的變化情況。

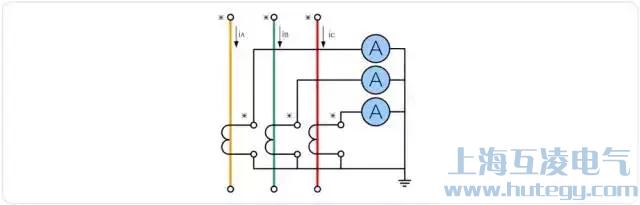

     三相完全星形電流互感器接線圖



    三相完全星形電流互感器接線圖

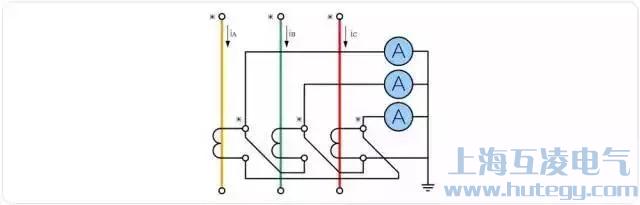

     三相完全角形電流互感器接線圖

    三相完全角形電流互感器接線圖

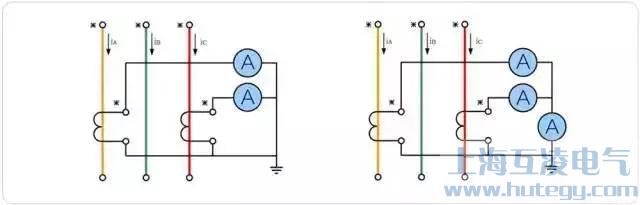

    3.兩相不完全星形接線形式電流互感器接線圖

    在實際工作中用得最多,但僅限于三相三線制系統。它節省了一臺電流互感器,根據三相矢量和為零的原理,用A、C相的電流算出B相電流。

     兩相不完全星形接線形式電流互感器接線圖



    兩相不完全星形接線形式電流互感器接線圖

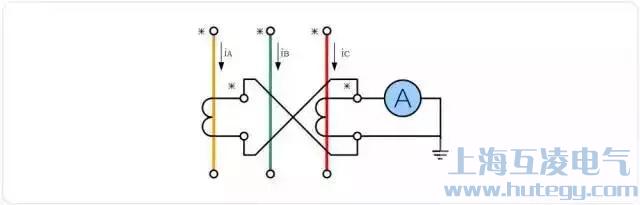

    4.兩相差電流接線形式電流互感器接線圖

    也僅用于三相三線制電路中,這種接線的優點是不但節省一塊電流互感器,而且也可以用一塊繼電器反映三相電路中的各種相間短路故障,亦即用最少的繼電器完成三相過電流保護,節省投資。



     兩相差電流接線形式電流互感器接線圖

    兩相差電流接線形式電流互感器接線圖



    5.其它接線方式

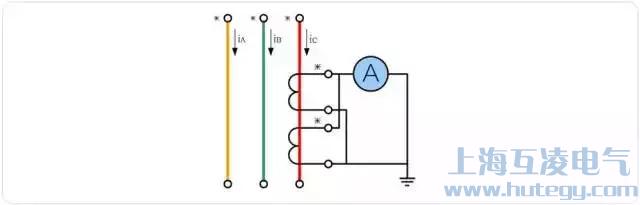

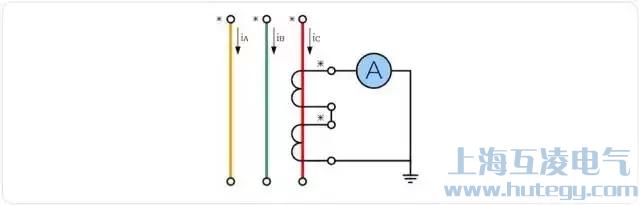

    5.1 原邊串聯、副邊串聯

    電流互感器原邊串聯、副邊串聯接線圖如下所示,串聯后效果:互感器變比不變,二次額定負荷增大一倍。



     電流互感器原邊串聯、副邊串聯接線圖

    電流互感器原邊串聯、副邊串聯接線圖

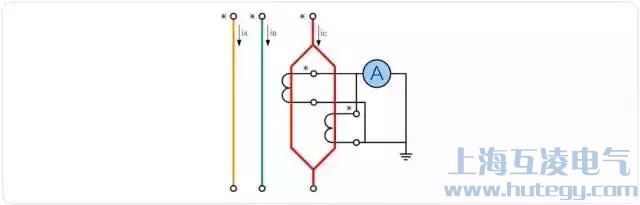

    5.2 原邊串聯、副邊并聯

    電流互感器原邊串聯、副邊并聯接線圖如下所示,串并聯后效果:互感器變比減小一倍,二次額定負荷增大一倍。

     電流互感器原邊串聯、副邊并聯接線圖



    電流互感器原邊串聯、副邊并聯接線圖

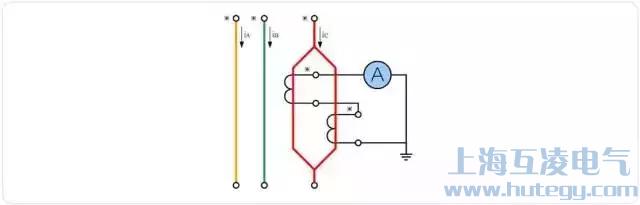

    5.3 原邊并聯、副邊串聯

    電流互感器原邊并聯、副邊串聯接線圖如下所示,串并聯后效果:互感器變比增大一倍,二次額定負荷增大一倍。



     電流互感器原邊并聯、副邊串聯接線圖

    電流互感器原邊并聯、副邊串聯接線圖



    5.4 原邊并聯、副邊并聯

    電流互感器原邊并聯、副邊并聯接線圖如下所示,并聯后效果:互感器變比不變,二次額定負荷增大一倍。



     電流互感器原邊并聯、副邊并聯接線圖

    電流互感器原邊并聯、副邊并聯接線圖

    lmzj1-0.5實物接線圖圖



    七、常規報價

     LMZJ1-0.5   300/5 0.5接    單價:35.00(面價)

     八、LMZJ1-0.5電流互感器生產廠家

    電流互感器視頻:


    • 產品名稱:
    • LMZJ1-0.5電流互感器


    • 型號:
    • LMZJ1-0.5

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
