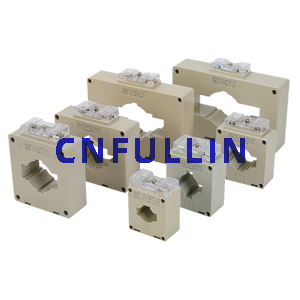

BH-0.66電流互感器主要用于戶內,供額定電壓為0.66kV及以下,額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。
產品為塑殼式電流互感器,廣泛應用于成套柜體中,其安裝方法可采用母排固定和底板固定安裝方法,適合任意方向安裝,一次導線可為母排或電纜。
鐵心主要采用導磁材料,退火處理做成環形鐵芯,以保證產品0.2或0.5級的精度;0.2S或0.5S級者采用超導磁材料.
符合標準:GB1208,并通過CE認證和俄羅斯PCT認證。
可以接受定做6000/58000/510000/5等非標參數。
1.生產效率很高
2.外型美觀
3.安裝方便
4.采用ABS、PC阻燃好,更耐高溫
5.產品精度等級高:0.5級0.2級0.5s級0.2s級還可以做成保護等級做零序用10p10、5p10.等

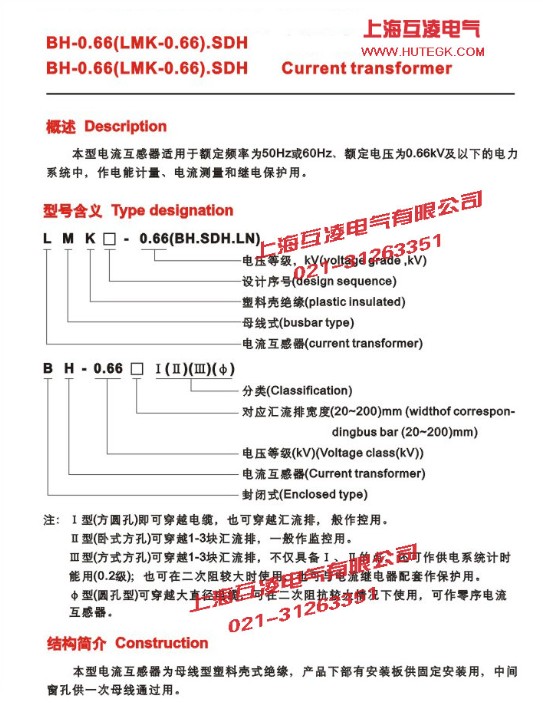

BH-0.66電流互感器常見的型號表示
?、裥捅硎緢A孔即穿越電纜也可以穿越回流排,般作控用.
?、蛐?臥式方孔)可以穿越1-3塊流排,一般做監控用
?、笮头绞椒娇卓梢源┰?-3塊流排,不僅覺被I、的點,還可以做供電系統計時能用0.2級,也可以在二次阻較大時使用,也可以跟電流繼電器配套做保護
∮型(圓孔型)可以穿越大直徑電纜,可在二次阻抗加大情況下使用沒可以作零序電流互感器
BH-0.66電流互感器B表示封閉,H者表示電流互感器。同于LMK1-0.66,SDH-0.66都是戶內型,塑料外殼,全封閉電流互感器。BH-0.66互感器可以其主要采用阻燃ABS工程塑料注塑而成其優點是生產效率很高外型美觀,缺點就是比樹脂澆注使用壽命短,導磁材料采用經退火處理的環形鐵芯,以保證產品0.2或0.5級的精度;0.2S或0.5S級者采用超導磁材料,使產品能在一次電流1%-120%寬負荷下準確的計量電能。一次為:P1、P2,二次為S1,S2當一次電流由P1流向P2時,二次電流由S1經外部回路流向S2即為減極性。市場上一些廠家使用普通塑料來降低成本,上?;チ杵焚|保證質量,做好每個產品。
型號
|
額定一次電流(A)
|
準確級
|
額定負荷(VA)
|
一次穿心匝數
|
外形尺寸
|
穿孔尺寸
a×e(mm)
|
||
W
|
D
|
H
|
||||||
M8
|
5-200
|
0.5-3級
|
2.5-5
|
1
|
66.5
|
30
|
77.5
|
|
BH 30Ⅰ
|
5
|
1
|
2.5
|
20
|
59
|
32
|
78
|
Φ23
30.5×11
|
10
|
10
|
|||||||
15
|
8
|
|||||||
20
|
5
|
|||||||
30
|
4
|
|||||||
40
|
3
|
|||||||
60
|
2
|
|||||||
75
|
2
|
|||||||
100
|
1
|
|||||||
150
|
0.5
|
|||||||
200-300
|
5
|
|||||||
BH-0.66
40Ⅱ
|
5
|
1
|
2.5
|
20
|
75
|
45
|
103
|
42×31
|
10
|
10
|
|||||||
15
|
8
|
|||||||
20
|
5
|
|||||||
30
|
4
|
|||||||
40
|
3
|
|||||||
60
|
2
|
|||||||
75
|
2
|
|||||||
100
|
1
|
|||||||
150
|
0.5
|
|||||||
200-400
|
5
|
1
|
||||||
500-800
|
10
|
1
|
||||||
BH-0.66
50Ⅱ
|
150-400
|
0.5
|
5
|
1
|
87
|
45
|
106
|
52×31
|
500-800
|
10
|
|||||||
1000
|
0.5或0.2
|
15
|
||||||
1200-1600
|
20
|
|||||||
BH-0.66
60Ⅱ
|
200-400
|
0.5
|
5
|
1
|
98
|
45
|
110
131
|
61.5×30
61.5×51
|
500-800
|
10
|
|||||||
1000
|
0.5或0.2
|
20
|
||||||
1200-1500
|
25
|
|||||||
2000
|
40
|
|||||||
BH-0.66
80Ⅱ
|
600-800
|
0.5
|
10
|
1
|
118
|
45
|
118
138
|
81.5×31.5
81.5×51.5
|
1000
|
0.5或0.2
|
15
|
||||||
1200-1500
|
20
|
|||||||
2000
|
40
|
|||||||
BH-0.66
100Ⅱ
|
800
|
0.5
|
10
|
1
|
140
|
48
|
122
142
172
|
101×31.5
101×51.5
101×82
|
1000
|
0.5或0.2
|
15
|
||||||
1200-1500
|
20
|
|||||||
2000-3000
|
40
|
|||||||
BH-0.66
120
|
1500
|
0.5或0.2
|
20
|
1
|
167
|
48
|
148
168
|
121×51
121×71
|
2000-4000
|
40
|
|||||||
BH-0.66
125
|
1500
|
0.5或0.2
|
20
|
1
|
177.4
|
59.3
|
157.5
|
128×65
|
2000-4000
|
40
|
|||||||
BH-0.66
140
|
1500
|
0.5或0.2
|
20
|
1
|
187
|
48
|
116
|
142×38
|
2000-4000
|
40
|
|||||||
BH-0.66
150
|
1500
|
0.5或0.2
|
20
|
1
|
195.4
|
49
|
230
|
152×136.6
|
2000-5000
|
40
|
|||||||
BH-0.66
160
|
1500
|
0.5或0.2
|
20
|
1
|
244
|
59
|
199
|
170×111
|
2000-5000
|
40
|
|||||||
BH-0.66
170
|
1500
|
0.5或0.2
|
20
|
1
|
250
|
60
|
150
|
171×55
|
2000-5000
|
40
|
|||||||
BH-0.66
180
|
1500
|
0.5或0.2
|
20
|
1
|
227
|
48
|
115
|
182×33.5
|
2000-5000
|
40
|
|||||||
BH-0.66
200
|
1500
|
0.5或0.2
|
20
|
1
|
247
|
55
|
158
|
207×64
|
2000-5000
|
40
|
|||||||
BH-0.66
220
|
2000
|
0.5或0.2
|
20
|
1
|
270
|
55
|
149
|
226×56
|
3000-6000
|
40
|
|||||||
BH-0.66
260
|
2000
|
0.5或0.2
|
20
|
1
|
308
|
63
|
211
|
265×107
|
3000-8000
|
40
|

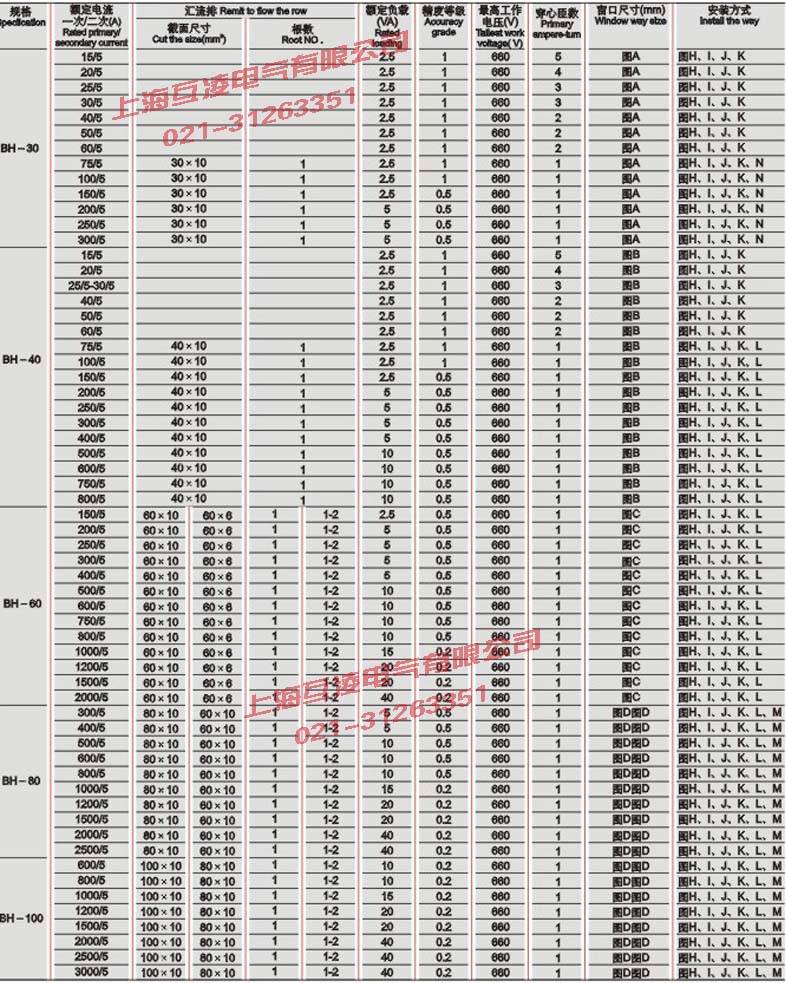

詳細清參考下面彩圖或來電咨詢。
三、正常工作條件和安裝條件
1海拔高度不超過1000米;
2周圍環境溫度不高于+40攝式度,不低于-5攝式度
3周圍空氣的相對濕度不大于85%(20攝式度);
4安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其他爆炸性和腐蝕性介質。
注:1流互感器一次孔為三排結構。
2容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應10VA
四、外形尺寸圖參數接線圖
五、接線圖:
BH-0.66電流互感器接線方式實物圖
四個小方孔是固定位置的,穿過兩塊 鐵片固定在配電箱底板上。至于接地這個為了安全期間一定要用的.
三相四線制,其中三條線路分別代表A,B,C三相,不分裂,另一條是中性線N(區別于零線,在進入用戶的單相輸電線路中,有兩條線,一條我們稱為火線,另一條我們稱為零線,零線正常情況下要通過電流以構成單相線路中電流的回路,而三相系統中,三相自成回路,正常情況下中性線是無電流的),故稱三相四線制
六總結:
在低壓配電網中,輸電線路一般采用三相四線制,其中三條線路分別代表A,B,C三相,不分裂,另一條是中性線N(區別于零線,在進入用戶的單相輸電線路中,有兩條線,一條我們稱為火線,另一條我們稱為零線,零線正常情況下要通過電流以構成單相線路中電流的回路,而三相系統中,三相自成回路,正常情況下中性線是無電流的),故稱三相四線制;
在380V低壓配電網中為了從380V相間電壓中獲得220V線間電壓而設N線,有的場合也可以用來進行零序電流檢測,以便進行三相供電平衡的監控。
不論N線還是PE線,在用戶側都要采用重復接地,以提高可靠性。但是,重復接地只是重復接地,它只能在接地點或靠近接地的位置接到一起,但絕不表明可以在任意位置特別是戶內可以接到一起。這一點一定要切記,也要注意你的朋友是否有所違犯??!
A、B、C、N和PE線
應用中最好使用標準、規范的導線顏色:A線用黃色,B線用藍色,C線用紅色,N線用褐色,PE線用黃綠色。
三相五線制是指A、B、C、N和PE線,其中,PE線是保護地線,也叫安全線,是專門用于接到諸如設備外殼等保證用電安全之用的。PE線在供電變壓器側和N線接到一起,但進入用戶側后約不能當作零線使用...
更多非標定做可以聯系我們。
bh-0.66型號大全
BH-Ⅱ(SDH)-0.665/5φ300.5級
BH-Ⅱ(SDH)-0.6615/5φ300.5級
BH-Ⅱ(SDH)-0.6620/5φ300.5級
BH-Ⅱ(SDH)-0.6625/5φ300.5級
BH-Ⅱ(SDH)-0.6630/5φ300.5級
BH-Ⅱ(SDH)-0.6640/5φ300.5級
BH-Ⅱ(SDH)-0.6650/5φ300.5級
BH-Ⅱ(SDH)-0.6675/5φ300.5級
BH-Ⅱ(SDH)-0.66100/5φ300.5級
BH-Ⅱ(SDH)-0.6610/5φ300.5級
BH-Ⅱ(SDH)-0.6620/5φ300.2級
BH-Ⅱ(SDH)-0.6630/5φ300.2級
BH-Ⅱ(SDH)-0.6640/5φ300.2級
BH-Ⅱ(SDH)-0.6650/5φ300.2級
BH-Ⅱ(SDH)-0.6675/5φ300.2級
BH-Ⅱ(SDH)-0.66100/5φ300.2級
BH-Ⅱ(SDH)-0.6610/5φ400.5級
BH-Ⅱ(SDH)-0.6615/5φ400.5級
BH-Ⅱ(SDH)-0.6620/5φ400.5級
BH-Ⅱ(SDH)-0.6625/5φ400.5級
BH-Ⅱ(SDH)-0.6630/5φ400.5級
BH-Ⅱ(SDH)-0.6640/5φ400.5級
BH-Ⅱ(SDH)-0.6650/5φ400.5級
BH-Ⅱ(SDH)-0.6675/5φ400.5級
BH-Ⅱ(SDH)-0.66100/5φ400.5級
BH-Ⅱ(SDH)-0.661500/5φ500.5級
BH-Ⅱ(SDH)-0.662000/5φ600.5級
BH-Ⅱ(SDH)-0.66100/5一次φ401級
BH-Ⅱ(SDH)-0.66300/5φ300.5S級
BH-Ⅱ(SDH)-0.66300/5φ400.5S級
BH-Ⅱ(SDH)-0.66400/5φ400.5S級
BH-Ⅱ(SDH)-0.66500/5φ400.5S級
BH-Ⅱ(SDH)-0.66600/5φ400.5S級
BH-Ⅱ(SDH)-0.66400/5φ500.5S級
BH-Ⅱ(SDH)-0.66500/5φ500.5S級
BH-Ⅱ(SDH)-0.66600/5φ500.5S級
BH-Ⅱ(SDH)-0.66750/5φ500.5S級
BH-Ⅱ(SDH)-0.66800/5φ500.5S級
BH-Ⅱ(SDH)-0.661000/5φ500.5S級
BH-Ⅱ(SDH)-0.661200/5φ500.5S級
BH-Ⅱ(SDH)-0.661500/5φ500.5S級
BH-Ⅱ(SDH)-0.661500/5φ500.2級
BH-Ⅱ(SDH)-0.66250/5φ600.5級
BH-Ⅱ(SDH)-0.66750/5φ600.5S級
BH-Ⅱ(SDH)-0.66600/5φ600.2級
BH-Ⅱ(SDH)-0.66600/5φ600.5S級
BH-Ⅱ(SDH)-0.66800/5φ600.5S級
BH-Ⅱ(SDH)-0.661000/5φ600.5S級
BH-Ⅱ(SDH)-0.661200/5φ600.5S級
BH-Ⅱ(SDH)-0.661500/5φ600.5S級
BH-Ⅱ(SDH)-0.662000/5φ600.5S級
BH-Ⅱ(SDH)-0.662000/5φ600.2級
BH-Ⅱ(SDH)-0.66800/5φ800.5S級
BH-Ⅱ(SDH)-0.661000/5φ800.5S級
BH-Ⅱ(SDH)-0.661200/5φ800.5S級
BH-Ⅱ(SDH)-0.661500/5φ800.5S級
BH-Ⅱ(SDH)-0.662000/5φ800.5S級
BH-Ⅱ(SDH)-0.661000/5φ1000.5S級
BH-Ⅱ(SDH)-0.661200/5φ1000.5S級
BH-Ⅱ(SDH)-0.661500/5φ1000.5S級
BH-Ⅱ(SDH)-0.662000/5φ1000.5S級
BH-Ⅱ(SDH)-0.662500/5φ1000.5S級
BH-Ⅱ(SDH)-0.661000/5φ1200.5S級
BH-Ⅱ(SDH)-0.661200/5φ1200.5S級
BH-Ⅱ(SDH)-0.661500/5φ1200.5S級
BH-Ⅱ(SDH)-0.662000/5φ1200.5S級
BH-Ⅱ(SDH)-0.662500/5φ1200.5S級
BH-Ⅱ(SDH)-0.663000/5φ1200.5S級
BH-Ⅱ(SDH)-0.664000/5φ1200.5S級
BH-Ⅱ(SDH)-0.66750/5φ800.5S級
BH-Ⅱ(SDH)-0.66750/5φ800.2級
BH-Ⅱ(SDH)-0.66800/5φ800.2級
BH-Ⅱ(SDH)-0.66500/5φ600.5S級
BH-Ⅱ(SDH)-0.66500/5φ600.2級
BH-Ⅱ(SDH)-0.66800/5φ400.5級
BH-Ⅱ(SDH)-0.66750/5φ400.5級
BH-Ⅱ(SDH)-0.66150/5Φ300.5級
BH-Ⅱ(SDH)-0.66200/5Φ300.5級
BH-Ⅱ(SDH)-0.66250/5Φ300.5級
BH-Ⅱ(SDH)-0.66300/5Φ300.5級
BH-Ⅱ(SDH)-0.66150/5Φ400.5級
BH-Ⅱ(SDH)-0.66200/5Φ400.5級
BH-Ⅱ(SDH)-0.66300/5Φ400.5級
BH-Ⅱ(SDH)-0.66400/5Φ400.5級
BH-Ⅱ(SDH)-0.66500/5Φ400.5級
BH-Ⅱ(SDH)-0.66600/5Φ400.5級
BH-Ⅱ(SDH)-0.66300/5Φ500.5級
BH-Ⅱ(SDH)-0.66400/5Φ500.5級
BH-Ⅱ(SDH)-0.66500/5Φ500.5級
BH-Ⅱ(SDH)-0.66600/5Φ500.5級
BH-Ⅱ(SDH)-0.66750/5Φ500.5級
BH-Ⅱ(SDH)-0.66800/5Φ500.5級
BH-Ⅱ(SDH)-0.661000/5Φ500.5級
BH-Ⅱ(SDH)-0.661200/5Φ500.5級
BH-Ⅱ(SDH)-0.66300/5Φ600.5級
BH-Ⅱ(SDH)-0.66400/5Φ600.5級
BH-Ⅱ(SDH)-0.66500/5Φ600.5級
BH-Ⅱ(SDH)-0.66600/5Φ600.5級
BH-Ⅱ(SDH)-0.66750/5Φ600.5級
BH-Ⅱ(SDH)-0.66800/5Φ600.5級
BH-Ⅱ(SDH)-0.661000/5Φ600.5級
BH-Ⅱ(SDH)-0.661200/5Φ600.5級
BH-Ⅱ(SDH)-0.661500/5Φ600.5級
BH-Ⅱ(SDH)-0.66300/5Φ800.5級
BH-Ⅱ(SDH)-0.66400/5Φ800.5級
BH-Ⅱ(SDH)-0.66500/5Φ800.5級
BH-Ⅱ(SDH)-0.66600/5Φ800.5級
BH-Ⅱ(SDH)-0.66750/5Φ800.5級
BH-Ⅱ(SDH)-0.66800/5Φ800.5級
BH-Ⅱ(SDH)-0.661000/5Φ800.5級
BH-Ⅱ(SDH)-0.661200/5Φ800.5級
BH-Ⅱ(SDH)-0.661500/5Φ800.5級
BH-Ⅱ(SDH)-0.662000/5Φ800.5級
BH-Ⅱ(SDH)-0.66600/5Φ1000.5級
BH-Ⅱ(SDH)-0.66750/5Φ1000.5級
BH-Ⅱ(SDH)-0.66800/5Φ1000.5級
BH-Ⅱ(SDH)-0.661000/5Φ1000.5級
BH-Ⅱ(SDH)-0.661200/5Φ1000.5級
BH-Ⅱ(SDH)-0.661500/5Φ1000.5級
BH-Ⅱ(SDH)-0.662000/5Φ1000.5級
BH-Ⅱ(SDH)-0.662500/5Φ1000.5級
BH-Ⅱ(SDH)-0.661000/5Φ1200.5級
BH-Ⅱ(SDH)-0.661200/5Φ1200.5級
BH-Ⅱ(SDH)-0.661500/5Φ1200.5級
BH-Ⅱ(SDH)-0.662000/5Φ1200.5級
BH-Ⅱ(SDH)-0.662500/5Φ1200.5級
BH-Ⅱ(SDH)-0.663000/5Φ1200.5級
BH-Ⅱ(SDH)-0.664000/5Φ1200.5級
BH-Ⅱ(SDH)-0.66250/5φ400.5級
BH-Ⅱ(SDH)-0.66150/5φ300.2級
BH-Ⅱ(SDH)-0.66200/5φ300.2級
BH-Ⅱ(SDH)-0.66250/5φ300.2級
BH-Ⅱ(SDH)-0.66300/5φ300.2級
BH-Ⅱ(SDH)-0.66300/5φ400.2級
BH-Ⅱ(SDH)-0.66400/5φ400.2級
BH-Ⅱ(SDH)-0.66500/5φ400.2級
BH-Ⅱ(SDH)-0.66600/5φ400.2級
BH-Ⅱ(SDH)-0.66400/5φ500.2級
BH-Ⅱ(SDH)-0.66500/5φ500.2級
BH-Ⅱ(SDH)-0.66600/5φ500.2級
BH-Ⅱ(SDH)-0.66750/5φ500.2級
BH-Ⅱ(SDH)-0.66800/5φ500.2級
BH-Ⅱ(SDH)-0.661000/5φ500.2級
BH-Ⅱ(SDH)-0.661200/5φ500.2級
BH-Ⅱ(SDH)-0.66750/5φ600.2級
BH-Ⅱ(SDH)-0.66800/5φ600.2級
BH-Ⅱ(SDH)-0.661000/5φ600.2級
BH-Ⅱ(SDH)-0.661200/5φ600.2級
BH-Ⅱ(SDH)-0.661500/5φ600.2級
BH-Ⅱ(SDH)-0.661000/5φ800.2級
BH-Ⅱ(SDH)-0.661200/5φ800.2級
BH-Ⅱ(SDH)-0.661500/5φ800.2級
BH-Ⅱ(SDH)-0.662000/5φ800.2級
BH-Ⅱ(SDH)-0.66750/5φ1000.2級
BH-Ⅱ(SDH)-0.66800/5φ1000.2級
BH-Ⅱ(SDH)-0.661000/5φ1000.2級
BH-Ⅱ(SDH)-0.661200/5φ1000.2級
BH-Ⅱ(SDH)-0.661500/5φ1000.2級
BH-Ⅱ(SDH)-0.662000/5φ1000.2級
BH-Ⅱ(SDH)-0.662500/5φ1000.2級
BH-Ⅱ(SDH)-0.661000/5φ1200.2級
BH-Ⅱ(SDH)-0.661200/5φ1200.2級
BH-Ⅱ(SDH)-0.661500/5φ1200.2級
BH-Ⅱ(SDH)-0.662000/5φ1200.2級
BH-Ⅱ(SDH)-0.662500/5φ1200.2級
BH-Ⅱ(SDH)-0.663000/5φ1200.2級
BH-Ⅱ(SDH)-0.664000/5φ1200.2級
BH-0.66Ⅲ75/5一次φ201級
BH-0.66Ⅲ150/5φ200.5級
BH-0.66Ⅲ200/5φ200.5級
BH-0.66Ⅲ150/5φ300.5級
BH-0.66Ⅲ200/5φ300.5級
BH-0.66Ⅲ250/5φ300.5級
BH-0.66Ⅲ300/5φ300.5級
BH-0.66Ⅲ400/5φ300.5級
BH-0.66Ⅲ500/5φ300.5級
BH-0.66Ⅲ600/5φ300.5級
BH-0.66Ⅲ150/5φ400.5級
BH-0.66Ⅲ300/5φ400.5級
BH-0.66Ⅲ500/5φ400.5級
BH-0.66Ⅲ600/5φ400.5級
BH-0.66Ⅲ800/5φ400.5級
BH-0.66Ⅲ1500/5φ400.5級
BH-0.66Ⅲ300/5φ500.5級
BH-0.66Ⅲ600/5φ600.5級
BH-0.66Ⅲ750/5φ600.5級
BH-0.66Ⅲ800/5φ600.5級
BH-0.66Ⅲ1000/5φ600.5級
BH-0.66Ⅲ1200/5φ600.5級
BH-0.66Ⅲ1500/5φ600.5級
BH-0.66Ⅲ2000/5φ600.5級
BH-0.66Ⅲ500/5φ800.5級
BH-0.66Ⅲ600/5φ800.5級
BH-0.66Ⅲ750/5φ800.5級
BH-0.66Ⅲ800/5φ800.5級
BH-0.66Ⅲ1000/5φ800.5級
BH-0.66Ⅲ1200/5φ800.5級
BH-0.66Ⅲ1500/5φ800.5級
BH-0.66Ⅲ2000/5φ800.5級
BH-0.66Ⅲ2500/5φ800.5級
BH-0.66Ⅲ800/5φ1000.5級
BH-0.66Ⅲ1000/5φ1000.5級
BH-0.66Ⅲ1200/5φ1000.5級
BH-0.66Ⅲ1500/5φ1000.5級
BH-0.66Ⅲ2000/5φ1000.5級
BH-0.66Ⅲ2500/5φ1000.5級
BH-0.66Ⅲ1000/5φ1200.5級
BH-0.66Ⅲ1200/5φ1200.5級
BH-0.66Ⅲ1500/5φ1200.5級
BH-0.66Ⅲ2000/5φ1200.5級
BH-0.66Ⅲ2500/5φ1200.5級
BH-0.66Ⅲ3000/5φ1200.5級
BH-0.66Ⅲ4000/5φ1200.5級
