摘要：

本頁主要介紹SDH-0.66電流互感器的作用、變比、準確級、接線圖、價格、型號及相關參數。

SDH-0.66電流互感器是電力系統中適用于額定頻率50Hz，額定電壓0.66kV、0.69kv、0.5kv及以下電力系統中作電能計量、電流測量和繼電保護用。

SDH-0.66互感器用于戶內配電柜、箱內部型,電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線排通過用。

產品優點：

1.采用PC材質阻燃能力更強;2.導磁材料做退火處理，精度更加準確;3.安裝穩定;

一、概述

  SDH-0.66電流互感器采用PC阻燃材料,導磁材料則通過退火處理的環形鐵芯，以保證產品0.2,0.5級的精度,對于0.2s0.5s這種超高精度只能通過用超導磁才能達到這樣的精度要求。

SDH-0.66適用于額定頻率50Hz，額定電壓0.66kV、0.69kv、0.5kv及以下電力系統中作電能計量、電流測量和繼電保護用。

互凌這互感器用于戶內配電柜、箱內部型,具有磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀,

外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1 內部鐵心選用優質取向硅鋼片 線徑嚴格按照經濟電流密度選定，確保溫升更少 先進可靠的檢測設備，

保證符合質量標準 方圓孔型，適用于單根、多根電纜穿越或單根母排穿越 產品系列全、規格多，適用面廣 。

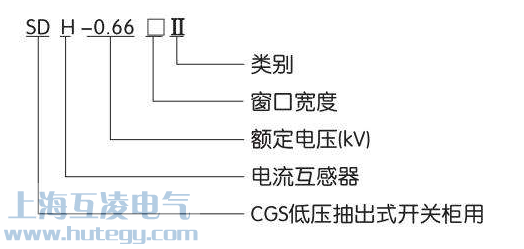

二、型號含義

三、參數

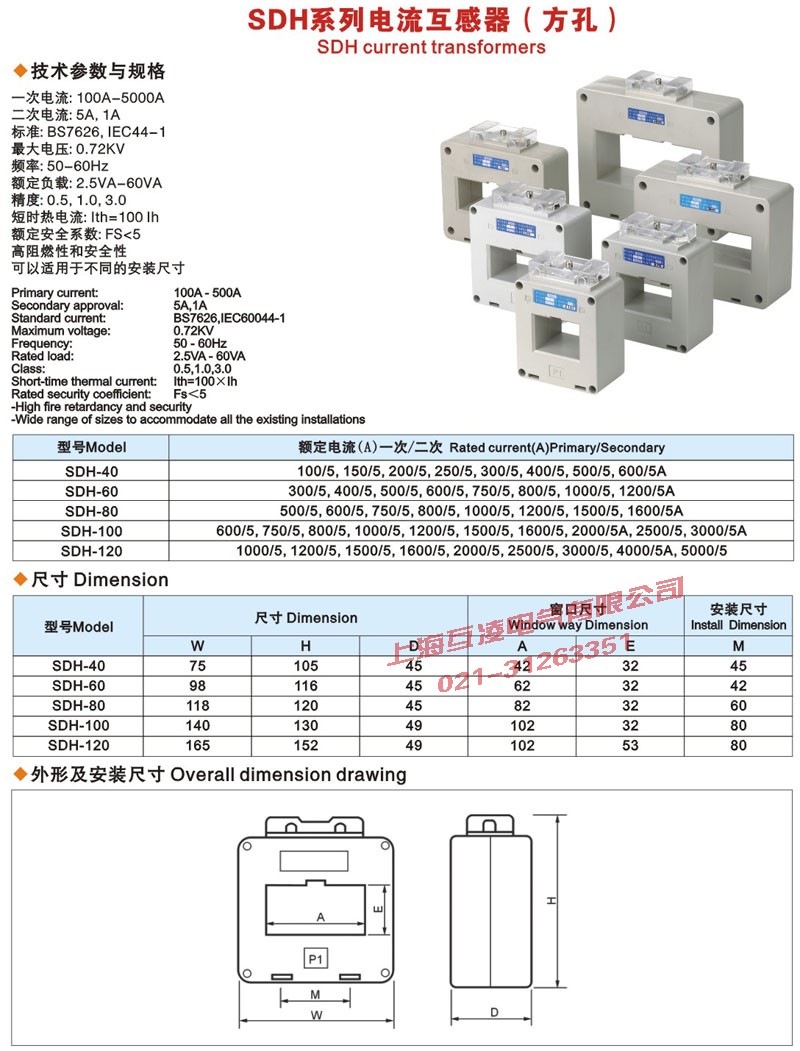

技術參數 technical data

一次電流：100A-5000A

二次電流：5A，1A

標準：BS72626，IEC44-1

最大電壓：0.72kV

頻率：50-60Hz

額定負載：2.5VA-60VA

精度：0.5，1.0，3.0

短時熱電流：Ith=100 Ih

額定安全系數：FS<5

高阻燃性和安全性 可以適用于不同的安裝尺寸

四、使用環境

4.1、互感器安裝海拔高度不超過1000米

4.2、環境溫度：-5℃～40℃且平均不超過30℃

4.3、額定電壓：0.5KV -0.69KV

4.4、互感器安裝場所應干燥通風,空氣相對濕度不大于80%且周圍無侵蝕性和爆炸性的介質。

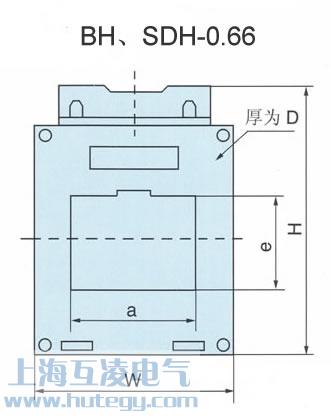

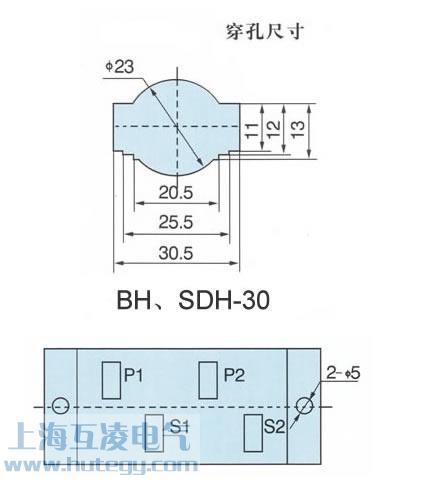

五、外形尺寸圖

六、接線圖及接線方式：

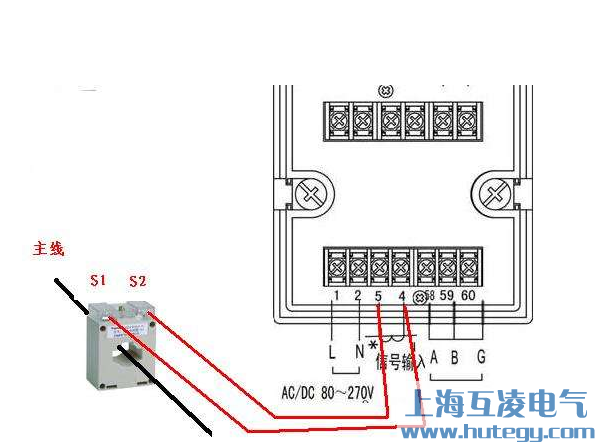

SDH-0.66電流互感器接線方式實物圖:

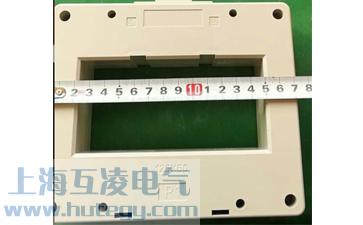

四個小方孔是固定位置的，穿過兩塊 鐵片固定在配電箱底板上。至于接地這個為了安全期間一定要用的.

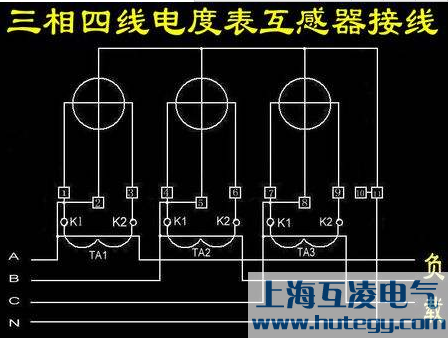

三相四線電度表接線

三相四線制，其中三條線路分別代表A,B,C三相，不分裂，另一條是中性線N（區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的），故稱三相四線制.

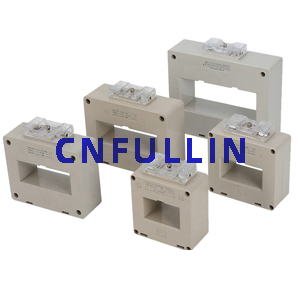

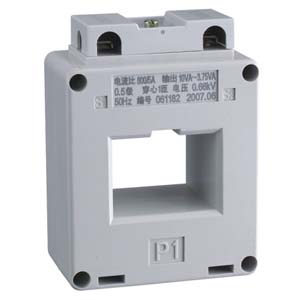

七、SDH-0.66 5000/5 0.5 電流互感器 實物圖片
