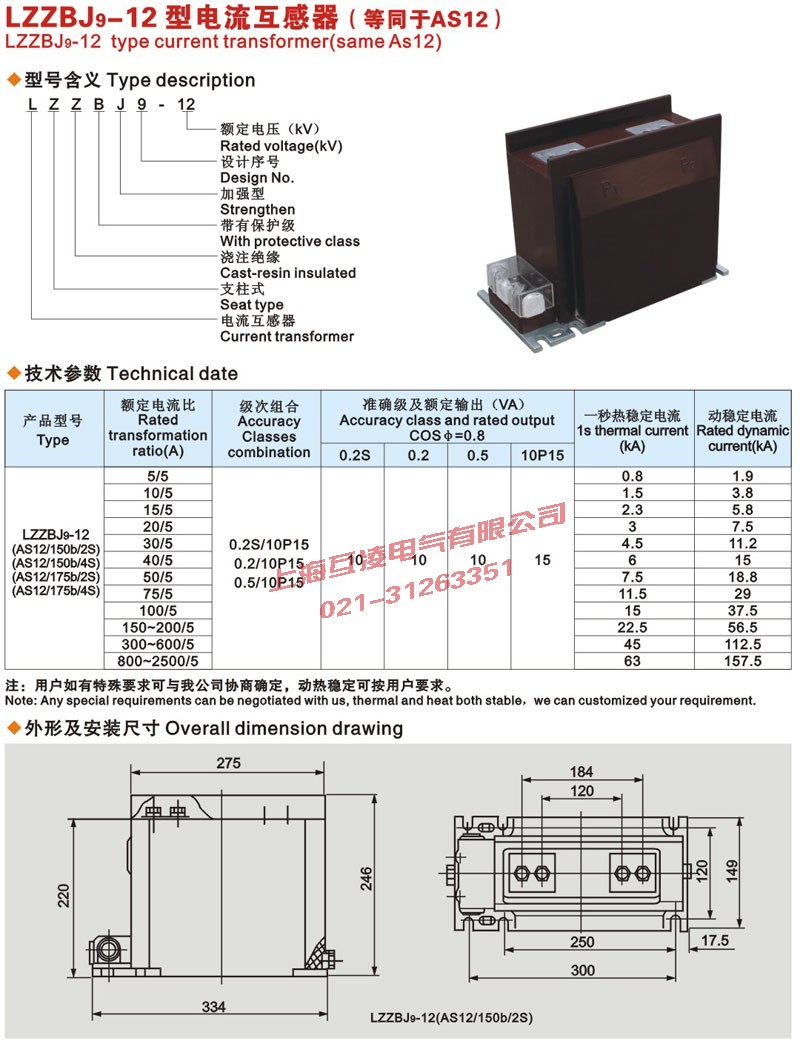

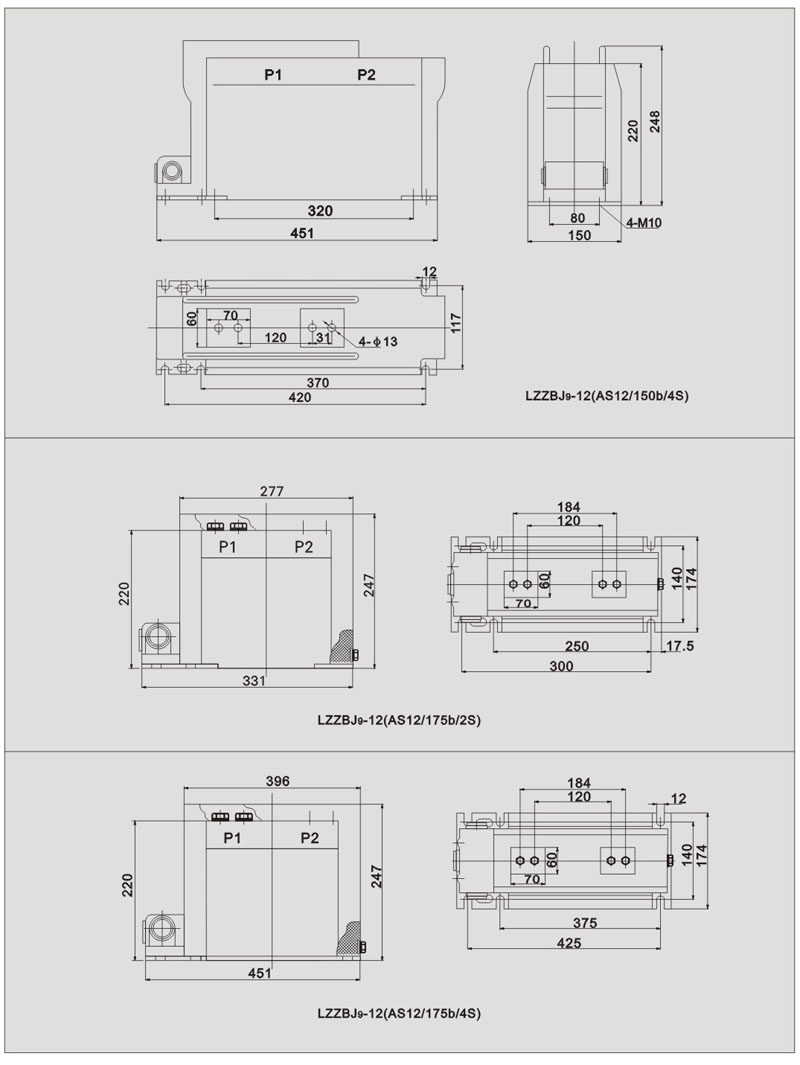

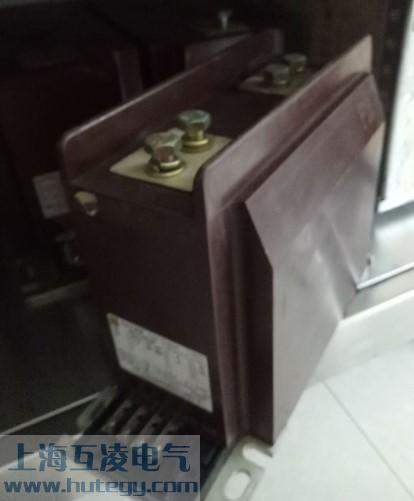

主要介紹AS12/150B/2S電流互感器等同于LZZBJ9-12/150B/2S電流互感器的外形尺寸圖,相關參數(電流比,準確級,容量等)
電流互感器視頻:
為環氧樹脂澆注全封閉支柱式結構,適用于戶內交流額定電壓為10KV及以下,額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍,本型互感器設計三種不同的技術參數以供選擇。另外,根據用戶的需要,本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格

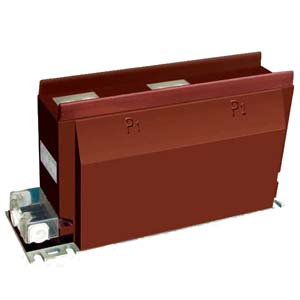

AS12/150B/2S電流互感器為支柱式結構,采用環氧樹脂澆注而成,耐污穢,耐潮濕性能好,也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個(或兩個)保護級,兩(或三個)繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形,并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用,安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。
產品型號 | 額定電流比(A) | 級次組合 | 額定輸出(VA) | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |||
0.2S 0.2 0.5 | 額定輸出(VA) | 準確級及準確限值系數 | |||||||
AS12/150b/2S LZZBJ9-12/150B/2S
|
5/5 |
0.2S/10P 0.2/10P 0.5/10P |
10 | 15 | 10P15 | 0.8 | 1.9 | ||
10/5 | 1.5 | 3.8 | |||||||
15/5 | 2.3 | 5.8 | |||||||
20/5 | 3 | 7.5 | |||||||
30/5 | 4.5 | 11.2 | |||||||
40/5 | 6 | 15 | |||||||
50/5 | 7.5 | 18.8 | |||||||
75/5 | 11.5 | 29 | |||||||
100/5 | 15 | 37.5 | |||||||
150-200/5 | 22.5 | 56.5 | |||||||
300-600/5 | 45 | 112.5 | |||||||
800-1250/5 | 63 | 157.5 |
1、額定絕緣水平:12/42/75kV;
2、負荷功率因數:COS&=0.8(滯后);
3、額定二次電流:5A或1A;
4、表面爬電距離:260mm,滿足II級污穢等級要求;
5、產品標準:GB1208-1997《電流互感器》;
6、儀表保安系數:FS≤10;
在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗。
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量?jī)x表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量?jī)x表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
