首頁 > 低壓電流互感器 > LYM-0.5電流互感器

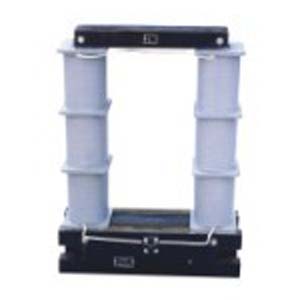

LYM-0.5電流互感器

  • LYM-0.5電流互感器

  • 產品名稱:LYM-0.5電流互感器
  • 型號:LYM-0.5
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請?jiān)敿?xì)核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LYM-0.5電流互感器價格下載 LYM-0.5電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

      摘要:

      本頁主要介紹LYM-0.5電流互感器的作用、變比、準確級、接線圖、價格、型號及相關參數,LYM-0.5電流互感器30000-5000/5可以接受非標訂制。

      產品優點:

      1.一次電流大

      2.防污等級高

      3.安裝靈活等

      一、LYM-0.5電流互感器概述

      LYM-0.5電流互感器為低壓大電流的互感器,對銅的選擇和使用量非常的考究。他主要是母線型、戶內型低壓電流互感器,供額定頻率為50HZ,電壓為0.66KV及以下的交流線路中測量電流、電能及繼電保護之用。

      二、結構特點:

      LYM-0.5電流互感器的鐵心由長條形硅鋼片迭成、二次線圈分二段,置上、下兩鐵軛上。該系列電流互感器導磁材料采用經退火處理的環形鐵芯,以保證產品0.2或0.5級的精度;超導磁材料的應用使產品在同體積下能達到0.2S或0.5級,使產品能在一次電流1%-120%寬負荷下準確的計量電能、線圈經浸漆處理,有效防止了產品受潮一次為:P1、P2,二次為1S1,1S2;當一次電流由P1流向P2時,二次電流由S1經外部回路流向S2即為減極性。

      無一次母線,變不附供固定母線的裝置。鐵心由夾件緊固,夾件上附有一次極性標記,二次出線端子,名牌及接地螺栓還有供安裝固定的孔。

      本產品可是以制成濕熱型,在其金名牌的型號后加上“TH”字樣。

      三、LYM-0.5電流互感器使用條件

      1海拔高度不超過1000米。

      2周圍環境溫度不高于+40攝氏度,不低于-5攝氏度。

      3周圍空氣的相對濕度不大于85%(20攝氏度)。

      4安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其它爆炸性和腐蝕性介質。

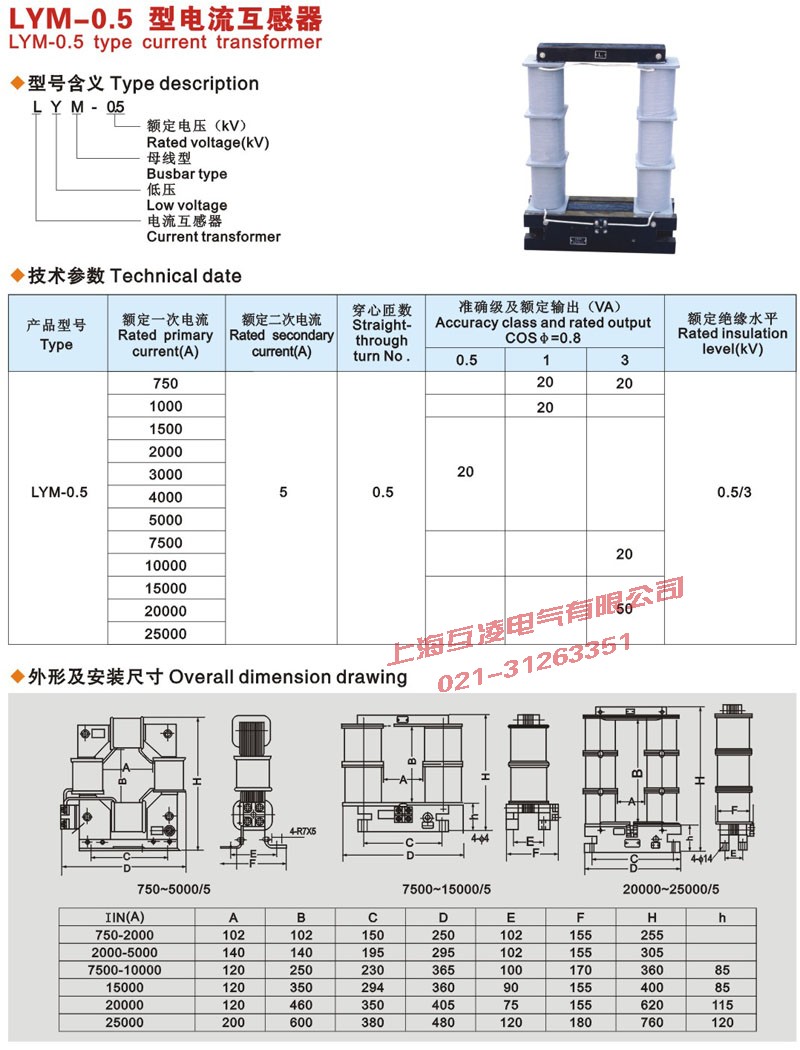

      四、LYM-0.5技術參數

    型號 額定電流比 最高工作電壓(V)
    LYM-0.5 750/5 500
    1000/5
    1500/5
    2000/5
    3000/5
    4000/5
    5000/5
    7500/5
    15000/5
    20000/5
    25000/5
    30000/5
    40000/5



      五、外形尺寸

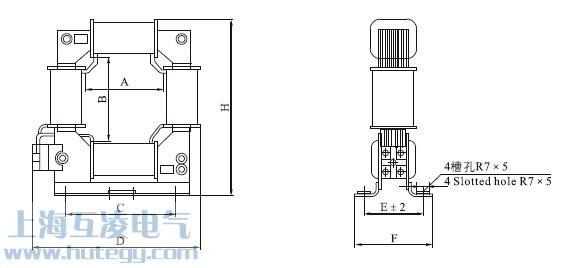

      LYM-0.5電流互感器外形尺寸圖一:

    LYM-0.5 75/5 -5000/5的尺寸圖

    LYM-0.5 75/5 -5000/5的尺寸圖

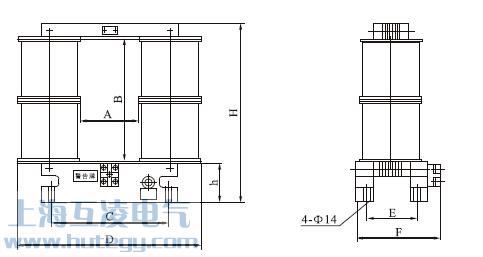

    LYM-0.5電流互感器外形尺寸圖二:

    LYM-0.5 7500/5-15000/5的尺寸圖

    LYM-0.5 7500/5-15000/5的尺寸圖

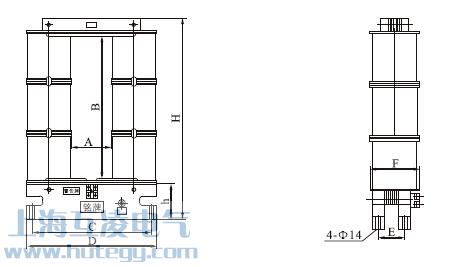

    LYM-0.5電流互感器外形尺寸圖三:

    LYM-0.5 20000/5 -3000/5的尺寸圖
    LYM-0.5 20000/5 -3000/5的尺寸圖

    IIN(A) A B C D E F H h
    750-4000 102 102 155 230 85 120 255
    5000 140 140 195 295 102 155 305
    7500-10000 120 250 230 360 100 140 360 80
    15000 120 350 280 360 100 155 470 80
    20000 210 450 350 410 90 150 610 120
    25000 200 600 430 480 110 150 760 120
    30000 260 600 430 540 130 150 760 120
    40000 260 600 450 550 140 170 785 120

    LYM-0.5電流互感器外形尺寸圖

    六、接線圖

    LYM-0.5電流互感器接線圖

    一次側:P1(L1,K)進,P2(L2,L)出,二次外部回路S1(K1)出,S2(K2)入。

    也可以反著接線,就是一次側:P2(L2,L)進,P1(L1,K)出,二次外部回路S2(K2)出,S1(K1)入。

     七、注意事項

    特別提醒:當一次有電流通過時,二次回路不得開路否則有高壓產生。


    • 產品名稱:
    • LYM-0.5電流互感器


    • 型號:
    • LYM-0.5

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
